CANoe Model Option Electric Motorは、モーター制御ユニット（MCU）のクローズドループHILテストを実行するための、すぐに使用できるソリューションです。
電気モーターおよび関連コンポーネントの物理ベースシミュレーションモデルを提供します。これらのモデルにより、アクチュエータからトラクションモーターに至る幅広いアプリケーションで、MCUにリアルなフィードバックを提供します。
特長
- リアルな入力シグナル
オープン／クローズドループシステムをテストするための一貫性のあるシグナルをMCUに提供 - シンプルなテストセットアップ
実コンポーネントの代わりにモデルを使用することで、高電流や高電圧を回避し、フォールト注入を省力化
- 親しんでいるツールをそのまま使用
CANoeの高機能なテスト機能と、すぐに使用可能な物理モデルを組み合わせて使用 - 早期のテスト
実際のコンポーネントが入手可能になる前に、実績あるモーターモデルでテストを開始

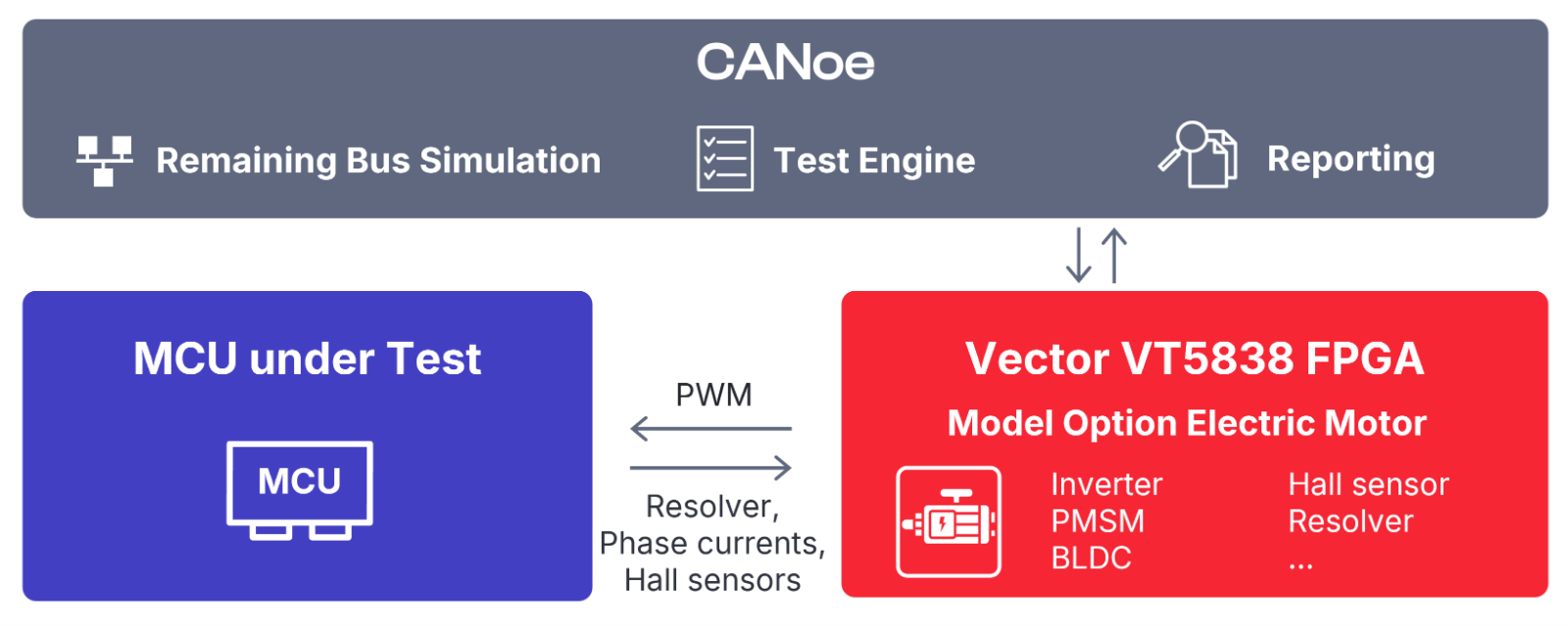

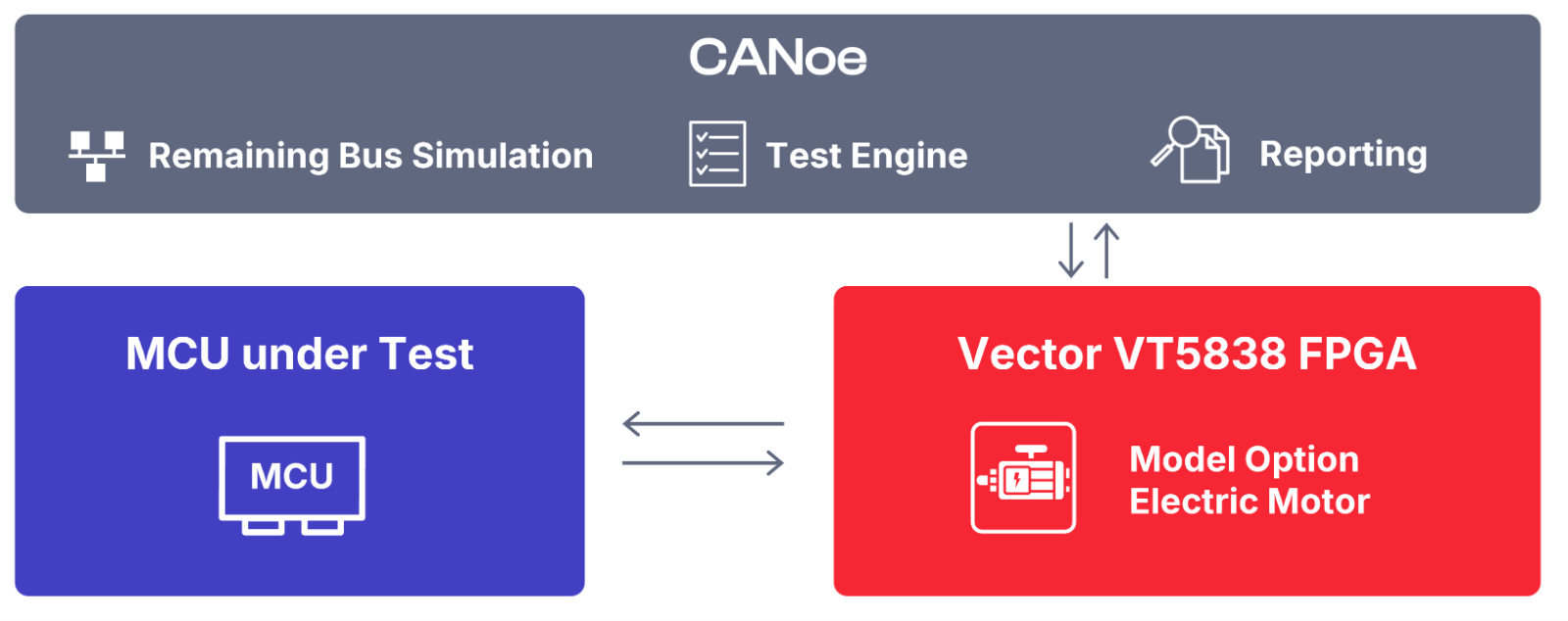

システムのセットアップ：Model Option Electric MotorとMCU

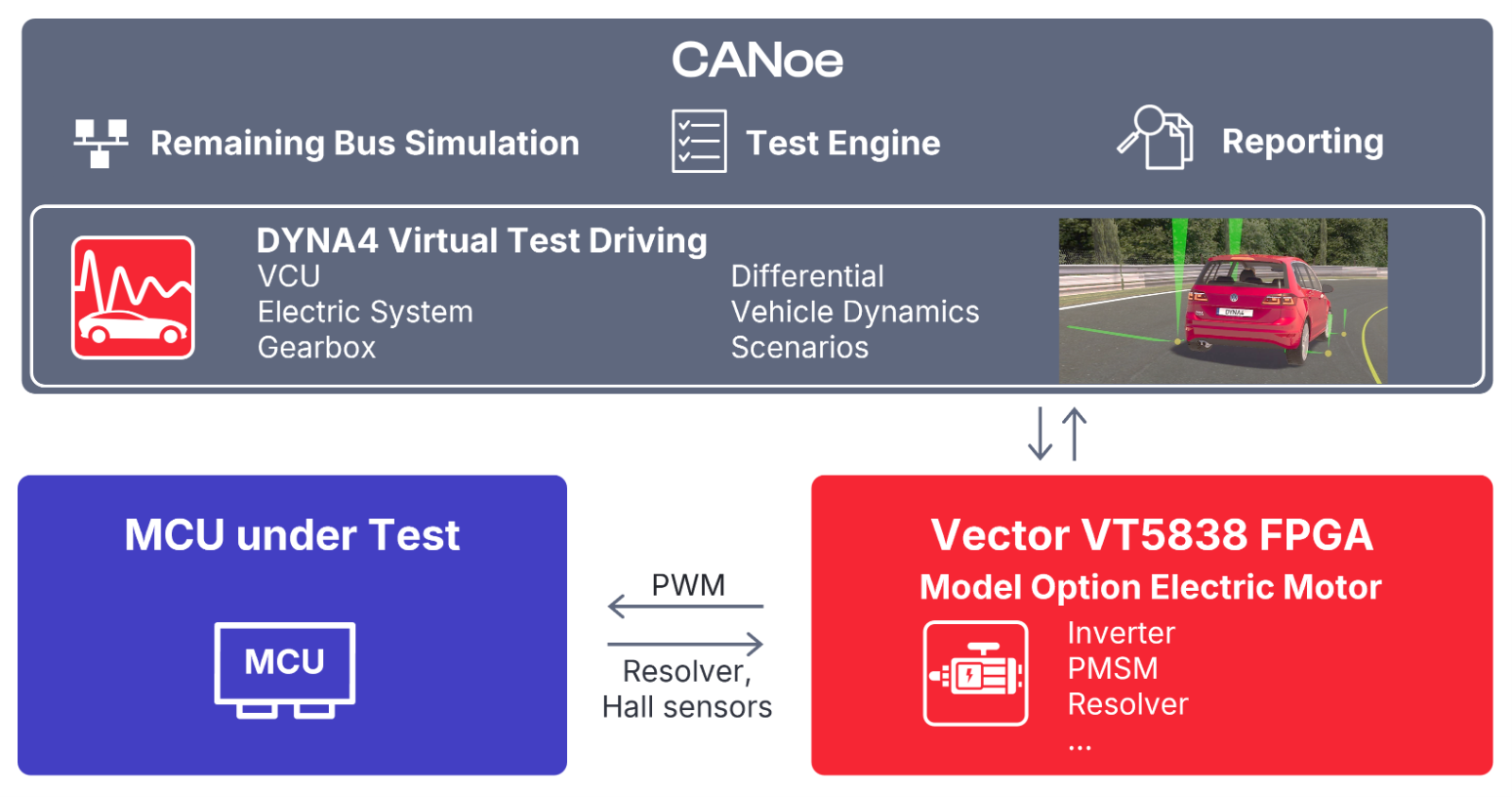

アプリケーション例
電気モーターのセットアップ
- 多数のIOチャンネルを1スロットに搭載したコンパクトなクローズドループシステム
- インバーター、電気モーター、ポジションセンサーをシグナルレベルでシミュレーション

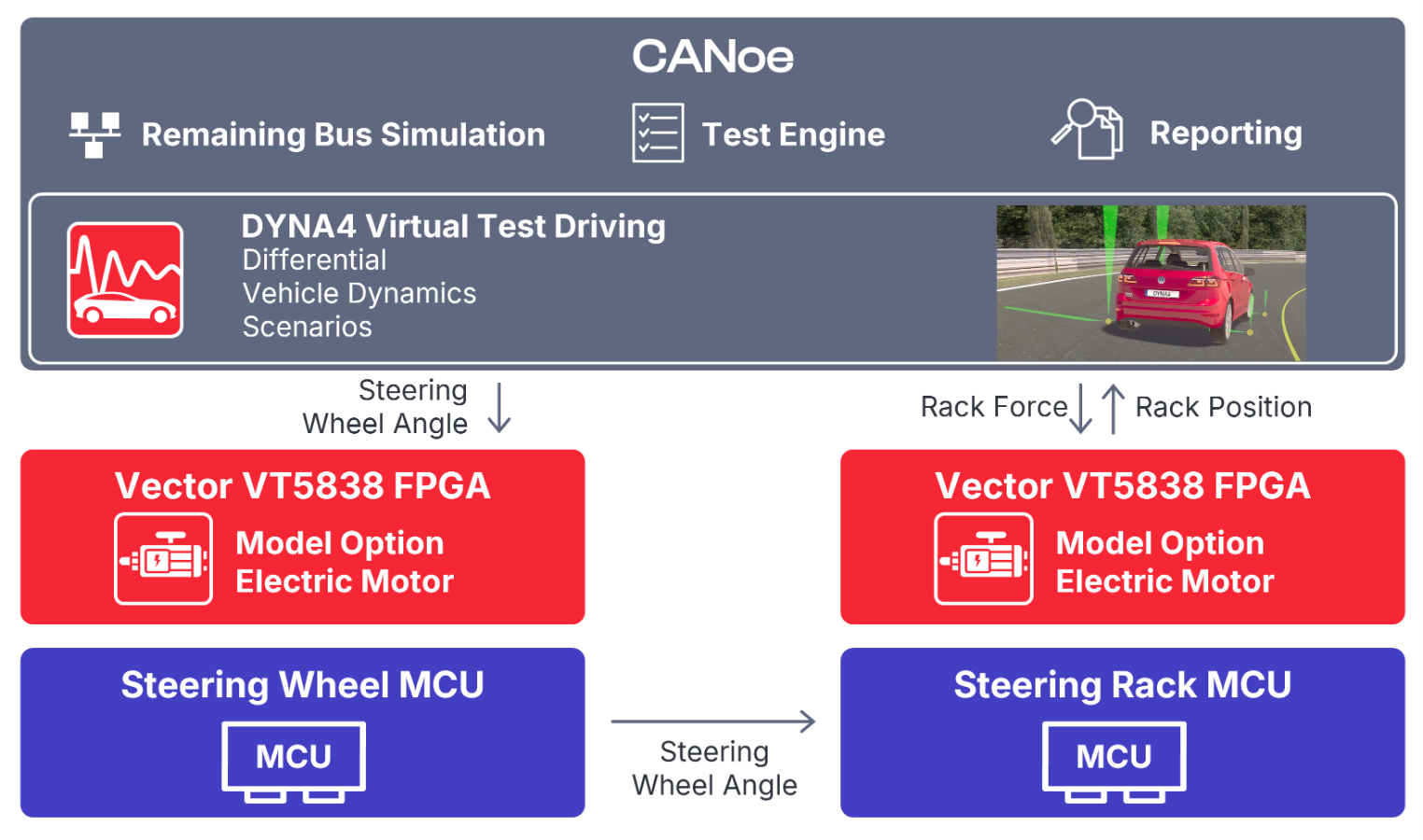

アプリケーション例
- 制御設計の最適化および、さまざまなモーターモデルへの適応
- モーターおよびジェネレーターモードを含む、モーター制御向けコア機能の検証
- 故障したセンサー信号やゲートドライバに対処するMCUの検証
動画：5分でわかるMCUテスト入門
5分間の動画で、CANoe、すぐに利用できるモーターモデル、およびVT Systemを使用したMCUテストを、いかに簡単に開始できるかをご覧いただけます。
すぐに利用可能なモデル
- すぐに利用可能なFPGAモーターモデル
- 永久磁石同期モーター（PMSM）
- 誘導モーター
- ブラシレスDCモーター（BLDC）
- 従来型DCモータ
- CANoe FPGA Managerにより、モデルをMulti IOモジュールVT5838上に保存可能
- モーターテンプレートのカスタマイズ
CANoeシステム変数を介してモデルパラメータを修正可能 - CANoeのサンプルコンフィギュレーションによるクイックスタート
単独のVT5838モジュール上にPMSMが統合されたMCUのサンプル - CANoe Model Option Electric Motorの使用
CANoeで直接使用でき、その他のサードパーティのライセンスは不要
VT5838上でクローズドループ制御により動作するPMSMモーター
CANoeの拡張オプション
Model Option Electric Motorは、CANoeの機能を拡張するオプションです。CANoeは、以下を開発、シミュレーション、解析、テストするための、極めて汎用性の高いツールプラットフォームです。
- ソフトウェアコンポーネントやサブシステム
- ECU（電子制御ユニット）
- 分散型ネットワーク全体
CANoeは2026年に30周年を迎えます
カスタムプロジェクト用のオープンモデル
カスタムFPGAプロジェクト用のSimulinkモデルブロックセット
- モーター
- インバータ
- センサー
- ユーティリティ
- 付属の上記ブロックを柔軟に利用可能
- MATLAB/Simulink、MATLAB Fixed-Point Designer、Intel Quartus Prime Lite、Intel DSP Builder Standardでは追加のツールとライセンスが必要
特殊なモデルやモデルの強化が必要な場合：
ベクターのシミュレーションのエキスパートが、カスタムエンジニアリングプロジェクトを喜んでご支援します。
