vCTS（Vector Charging Test System）は、電気自動車および充電ステーションの充電通信をテストするシステムです。ケーブルやインレットなどの充電用アクセサリーは1分以内に交換できるため、さまざまなDUT（テスト対象デバイス）や充電標準に合わせてテストシステムを柔軟に調整することができます。
CANoe Test Package EV および CANoe Test Package EVSE は、コンフォーマンステストを実行するためのハードウェアプラットフォームとして、vCTS にシームレスに統合されます。
メリット
- CANoe Test Package EV および EVSE の実行向けに最適化されたセットアップを備えたターンキーソリューションで、vTESTstudio ワークフローへの統合も含まれています

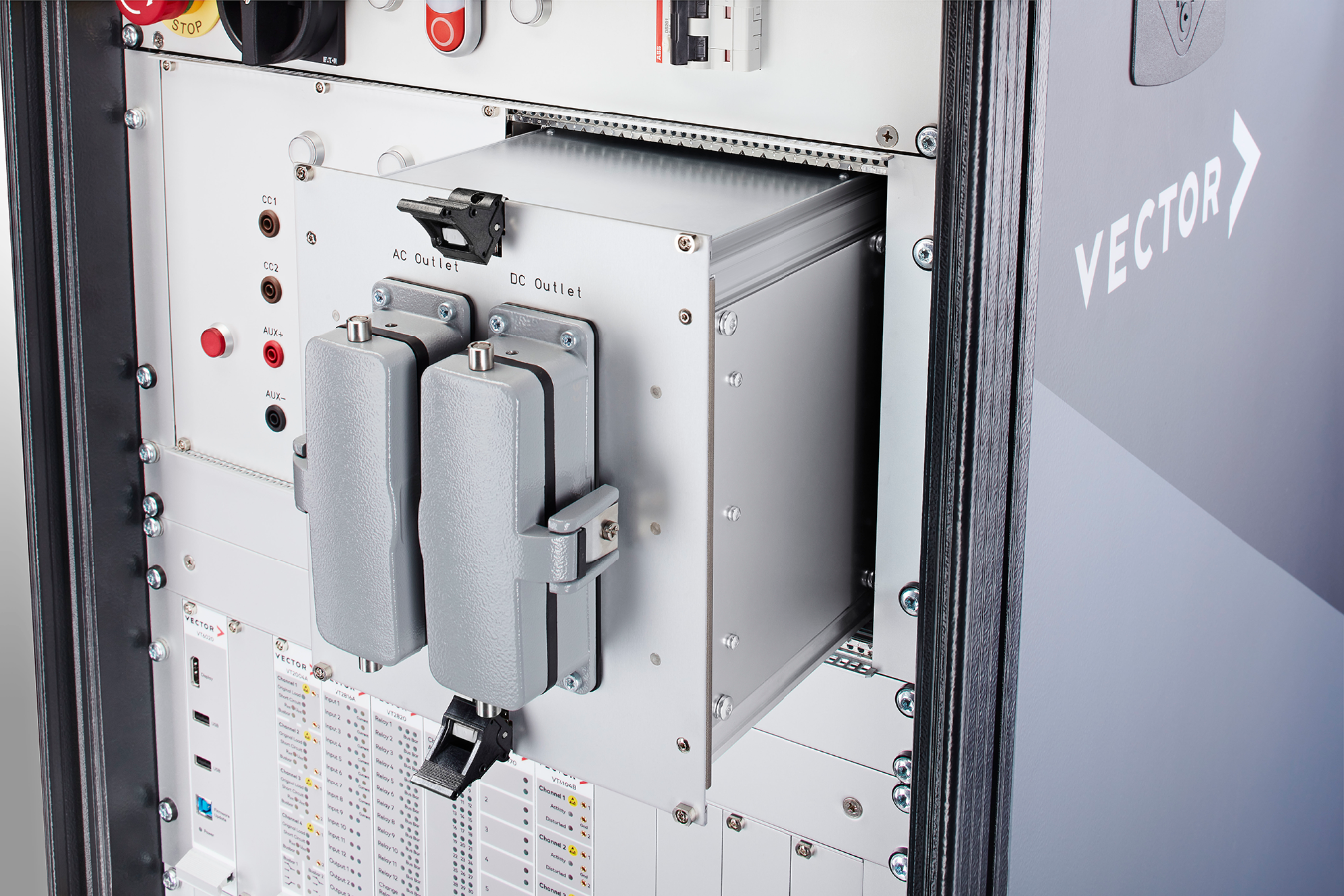

- 充電ケーブルやインレットなど、必要な充電アクセサリーを迅速かつ簡単にインストールできる交換式カセットシステム
- 柔軟な「ワン・フォー・オール」テストシステムにより、すべての被試験装置（DUT：EV、EVSE）および充電標準（CCS、NACS、MCS、GB/T、CHAdeMO）に対応

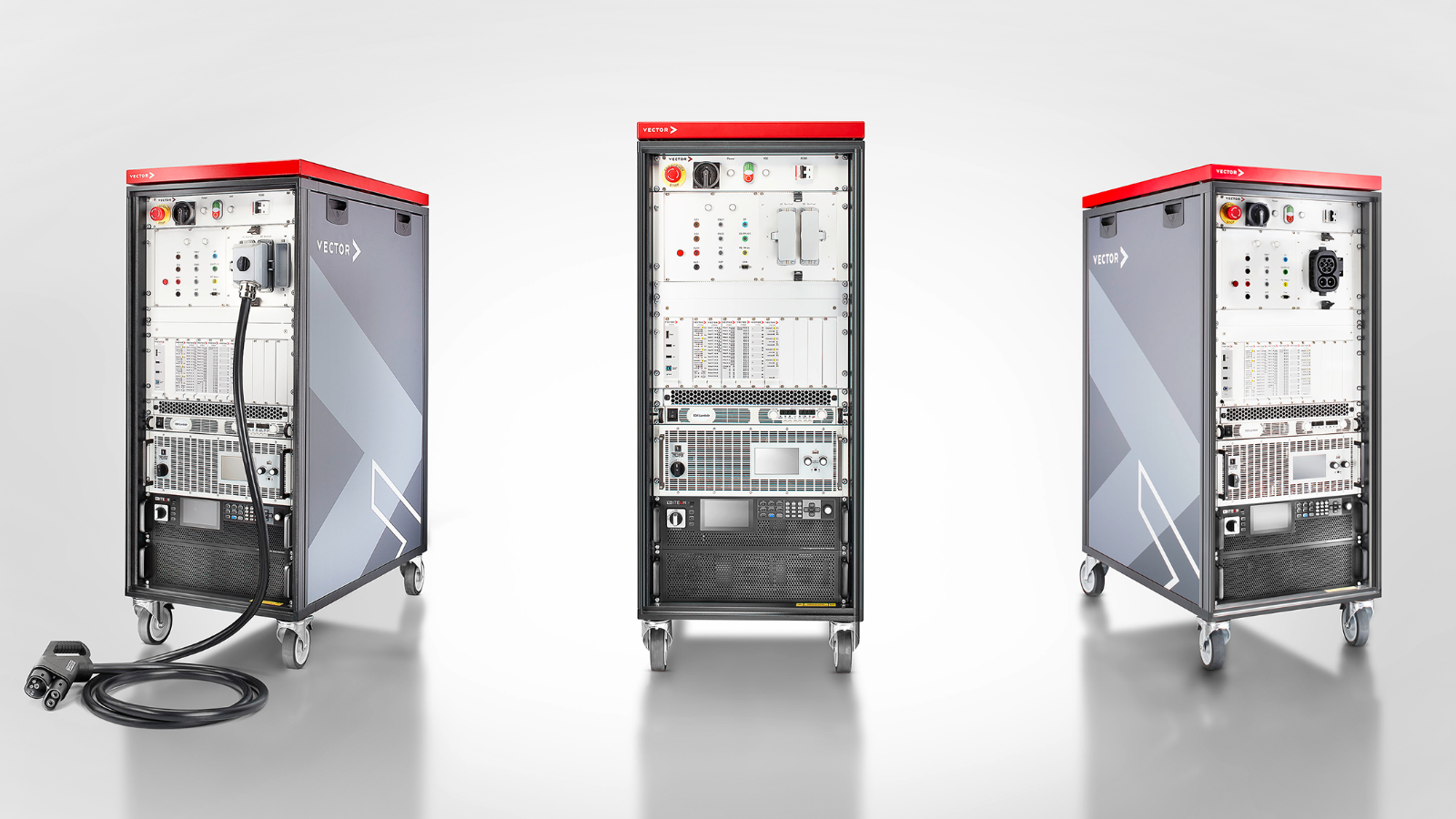

- 30 kWのDC電源（21 kWのAC電源はオプション）を備えた、可搬型かつコンパクトな1ラック通信テストシステム
ギャラリー
適用分野

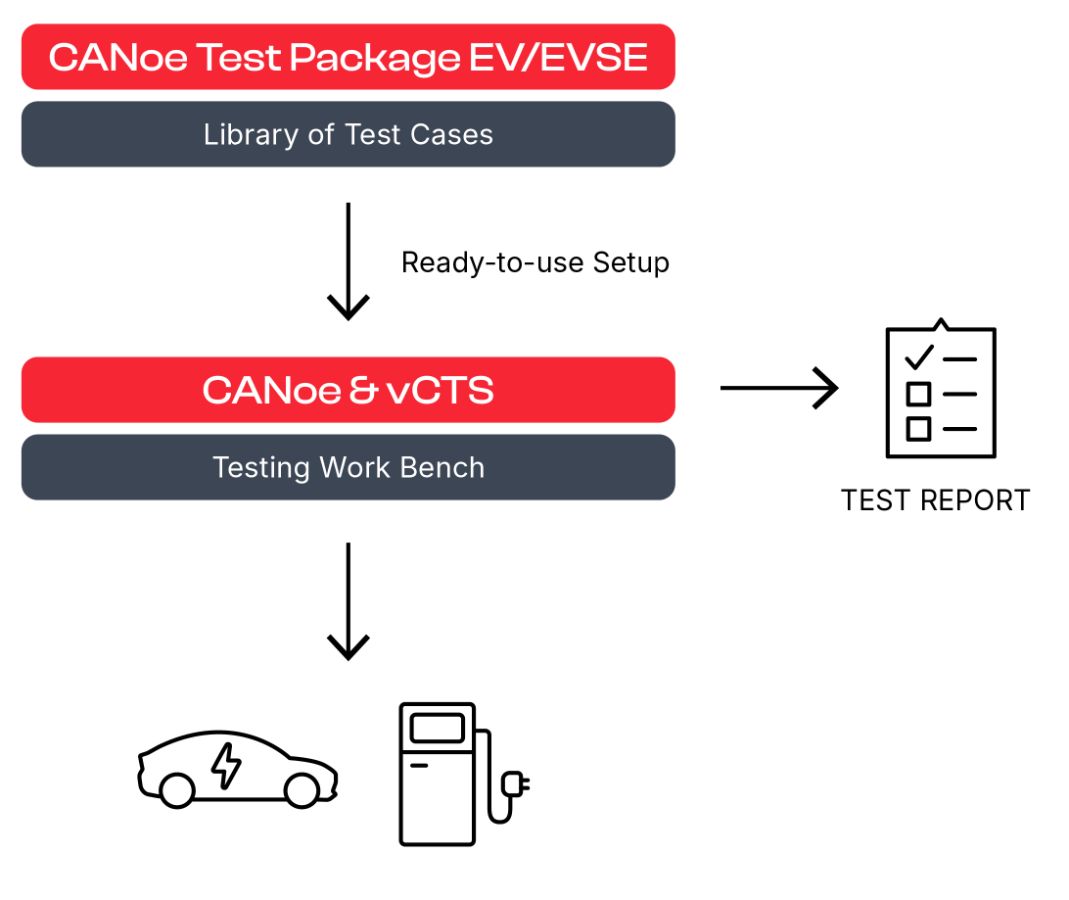

vCTSは、車両と充電ステーション間の電気充電通信に関するコンフォーマンステストおよび相互運用性テストの実行を目的として設計されています。 これらの試験は、CCS、NACS、MCS、GB/T、およびCHAdeMOの各充電標準の仕様に準拠した「CANoe Test Package EV」および「CANoe Test Package EVSE」に基づいており、特に電気自動車の充電通信に重点を置いています。vCTSは、CANoeを介した試験自動化機能によって制御され、シンプルで分かりやすいシミュレーションと、「CANoe Test Package EV」および「CANoe Test Package EVSE」の両方を強力に統合する機能を提供します。
主な特長
vCTSには、30 kWの双方向DC電源が搭載されています。現地のAC電力系統または外部AC電源を介して外部AC電源を接続することができ、オプションで21 kWのAC電力系統エミュレータを追加することも可能です。

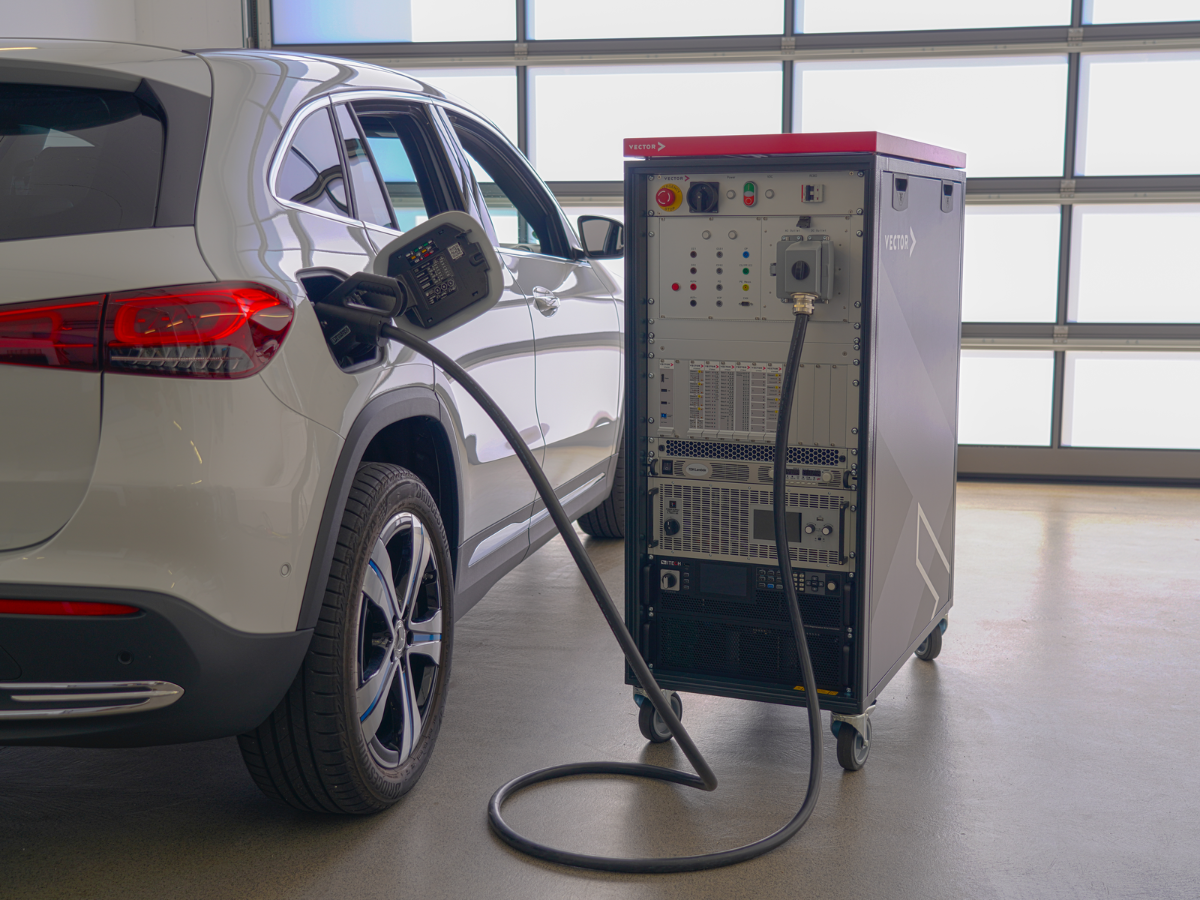

EVテスト（CCS、NACS、MCS、GB/T、CHAdeMO）およびEVSEテスト（CCS、NACS、MCS）に関する一般的な標準をすべてサポートしています。カセットシステムと豊富なアクセサリーにより、テストシステムを被試験装置（DUT）に迅速かつ容易に適合させることができます。

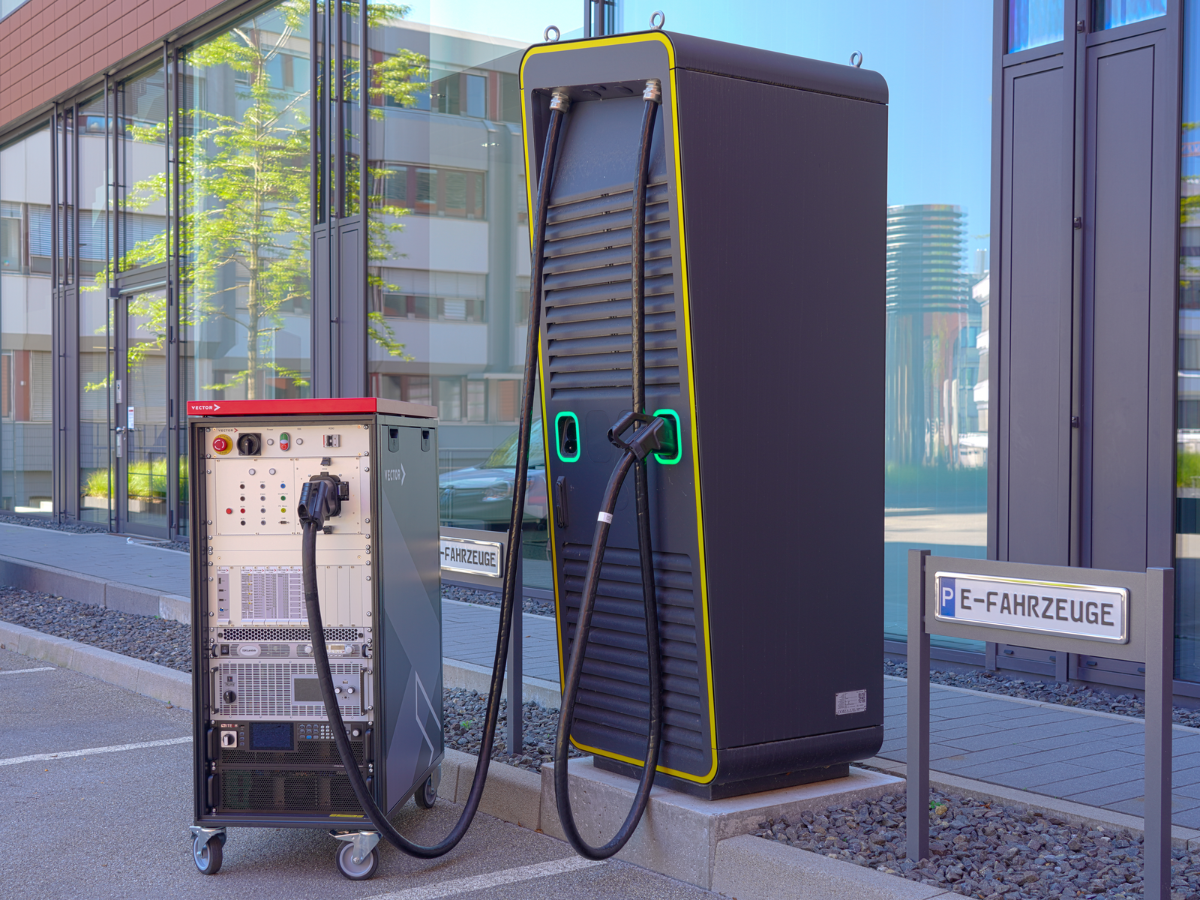

本試験システムは、被試験装置（DUT）としてEVおよびEVSEの両方に対応するように設計されています。カセット機構により、オペレーターは充電標準を迅速かつ容易に切り替えることができます。これは試験システム内の接続の基盤となり、さまざまなACまたはDC充電ケーブル、および各種インレットに対応しています。
アクセサリー
vCTSは、被試験装置（DUT）としてEVおよびEVSEの両方に対応するように設計されています。そのため、迅速かつ簡単なカセット機構により、オペレーターがさまざまな充電規格のテストを行うことが可能になります。この機構は、試験システム内での接続の基盤となっており、さまざまなACまたはDC充電ケーブルを接続したり、さまざまなタイプのインレットを用意したりすることが可能です。
充電ケーブル
| 充電ケーブルカセット | 車両テスト用の各種充電ケーブルを接続 |
| CCS-1 AC充電ケーブル | CCS Type-1 ACによるEV充電テスト用 |
| CCS-1 DC充電ケーブル | CCS-1 DCによるEV充電のテスト用 |
| NACS AC充電ケーブル | NACS ACによるEV充電のテスト用 |
| NACS DC充電ケーブル | NACS DCによるEV充電のテスト用 |
| MCS充電ケーブル | MCSによるEV充電のテスト用 |
| CCS-2 AC充電ケーブル | CCS Type-2 ACによるEV充電のテスト用 |
| CCS-2 DC充電ケーブル | CCS-2 DCによるEV充電のテスト用 |
| GB/T AC充電ケーブル | GB/T ACによるEV充電のテスト用 |
| GB/T DC充電ケーブル | GB/T DCによるEV充電のテスト用 |

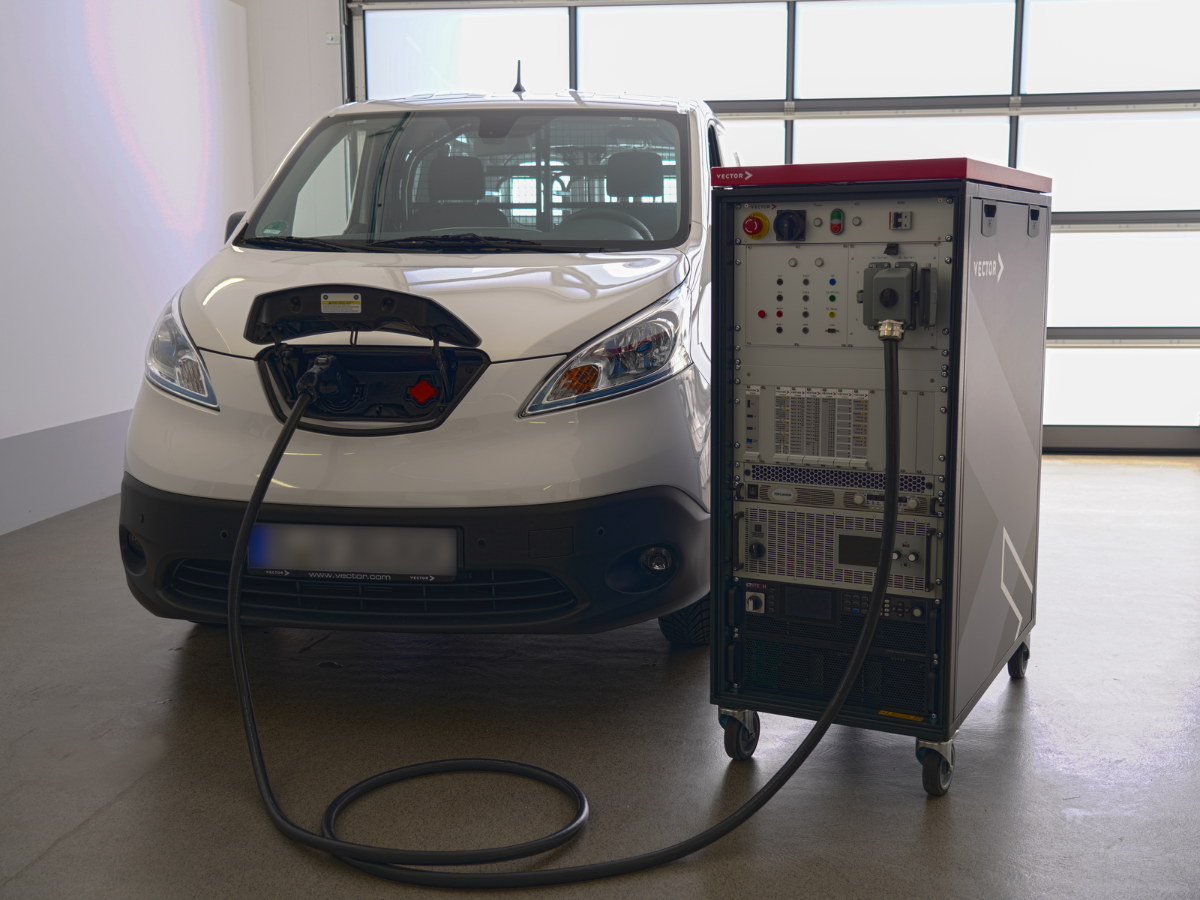

| CHAdeMO充電ケーブル | CHAdeMO DCによるEV充電のテスト用 |
インレット・カセット
| CCS-1 インレットカセット | タイプ1のACまたはDCコネクタを備えた充電ステーションのテスト用 |
| CCS-2 インレットカセット | タイプ2のACまたはDCコネクタを備えた充電ステーションのテスト用 |
| NACS ACインレットカセット | NACSコネクタを備えた充電ステーションのテスト用 |
| NACS DCインレットカセット | NACSコネクタを備えた充電ステーションのテスト用 |
| MCSインレットカセット | MCSコネクタを備えた充電ステーションのテスト用 |
製品の関連情報
CANoe および CANoe Test Package EV および EVSE を使用して vCTS を操作するには、テストの目的に応じて、さらにいくつかのオプションが必要となります。
- CANoe pro（必須）
- CANoe pro オプション SmartCharging（必須）
- CANoe pro オプション J1939（GB/T テストに必要）
- vTESTstudio（必須）
また、以下のテストパッケージのうち、少なくとも1つが必要です：
- CANoe Test Package EV（EV向けの自動コンフォーマンステストおよび相互運用性テスト）
- CANoe Test Package EVSE（EVSE向けの自動コンフォーマンステストおよび相互運用性テスト）
