VIO1254A.MT

高速センサー測定カード
お問い合わせ

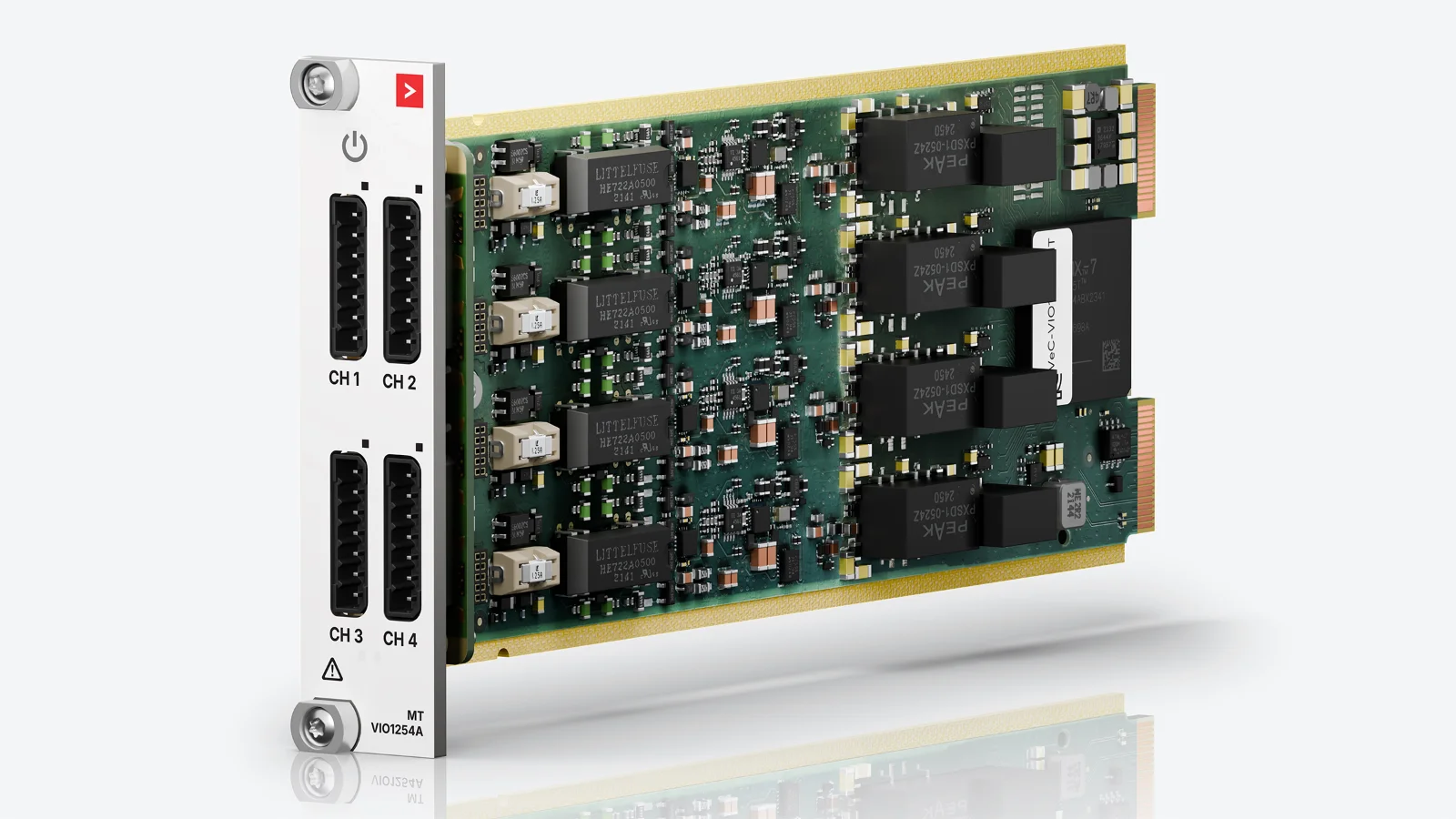

VIO1254A.MTは、加速度センサー、圧力センサー、および力センサーからの動的信号を高分解能で計測するために設計されたカードです。最大サンプリングレートは200 kSa/sに対応しています。
本カードは、チャンネルごとに独立して設定可能なセンサー励起機能を備えた、4チャンネルのガルバニック絶縁入力を提供します。また、3種類の計測モードで使用できます。
IEPE出力、比率出力（レシオメトリック出力）、または電圧出力を備えたセンサーに対応しています。

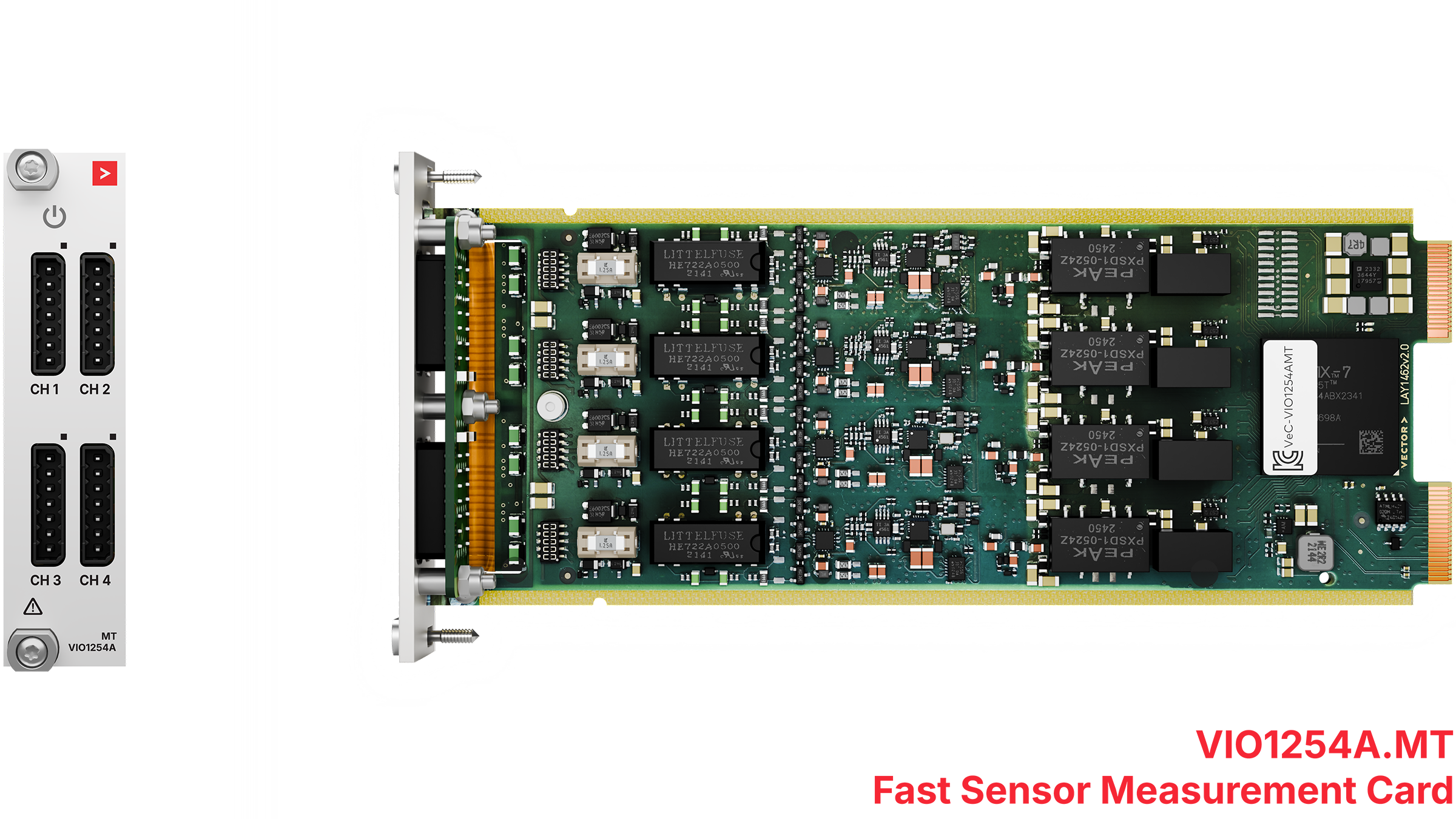

詳細ビュー

詳細ビュー

テクニカルデータ

VIO1254A.MT
入力範囲
  • 電圧モード：±100 mV、±1 V、±10 V、±60 V
  • IEPEモード：±1 V、±10 V
  • レシオメトリックモード：± 10 mV/V、± 20 mV/V、± 33.3 mV/V、± 100 mV/V、
    ± 200 mV/V、± 1 V/V、± 2 V/V
センサー励起
  • 電圧モード： ユニポーラ 、オフ、5 V、7.5 V、10 V、12 V、15 V から選択可能、チャンネルあたり最大 30 mA
  • IEPEモード：4 mA、最大24 Vの開回路電圧
  • レシオメトリックモード：3 V（± 33.3 mV/V）、5 V（± 20 mV/V、± 200 mV/V、
    ± 2 V/V）、10 V（± 10 mV/V、± 100 mV/V、± 1 V/V）
測定データレート（ツールへの転送）5 µs ～ 1 s、チャンネルごとに調整可能¹
A/Dコンバーター（各チャンネル）

デルタシグマ、16.3ビット（実効値）

3次sincフィルター内蔵

精度（ 周囲温度23℃の場合 ）

±100 mV：±(20 µV + |Uin| × 0.05 %)²

±1 V：±(200 µV + |Uin| × 0.05 %)

±10 V：±(2 mV + |Uin| × 0.05 %)

±60 V：±(15 mV + |Uin| × 0.05 %)

周波数レスポンス
  • 電圧モード：DC … 200 kHz、± 0.05 dB、カットオフ周波数 350 kHz
  • IEPE モード：ハイパス・カットオフ周波数 0.3 Hz
入力インピーダンス
  • 電圧モード：5 MΩ II 100 pF（標準）
  • IEPE モード：5 MΩ、100 nF のカップリング容量
ガルバニック絶縁
  • チャンネル – チャンネル
  • システム電源 – チャンネル
  • ケース – チャンネル
測定カテゴリIEC 61010-2-030 に基づく定格なし (O)、または UL 61010-1 に基づく CAT I
過電圧保護

入力：±100 V

TEDSデータ：±60 V

励起用コンプライアンス電圧：±100 V

励起保護過負荷および短絡
温度範囲-25 °C ～ +55 °C
消費電力5.4 W（標準）／9.1 W（最大）（センサー励起フル時）
コネクタ7ピン・プッシュインプラグタイプ PTSM 0.5/7-P-2.5

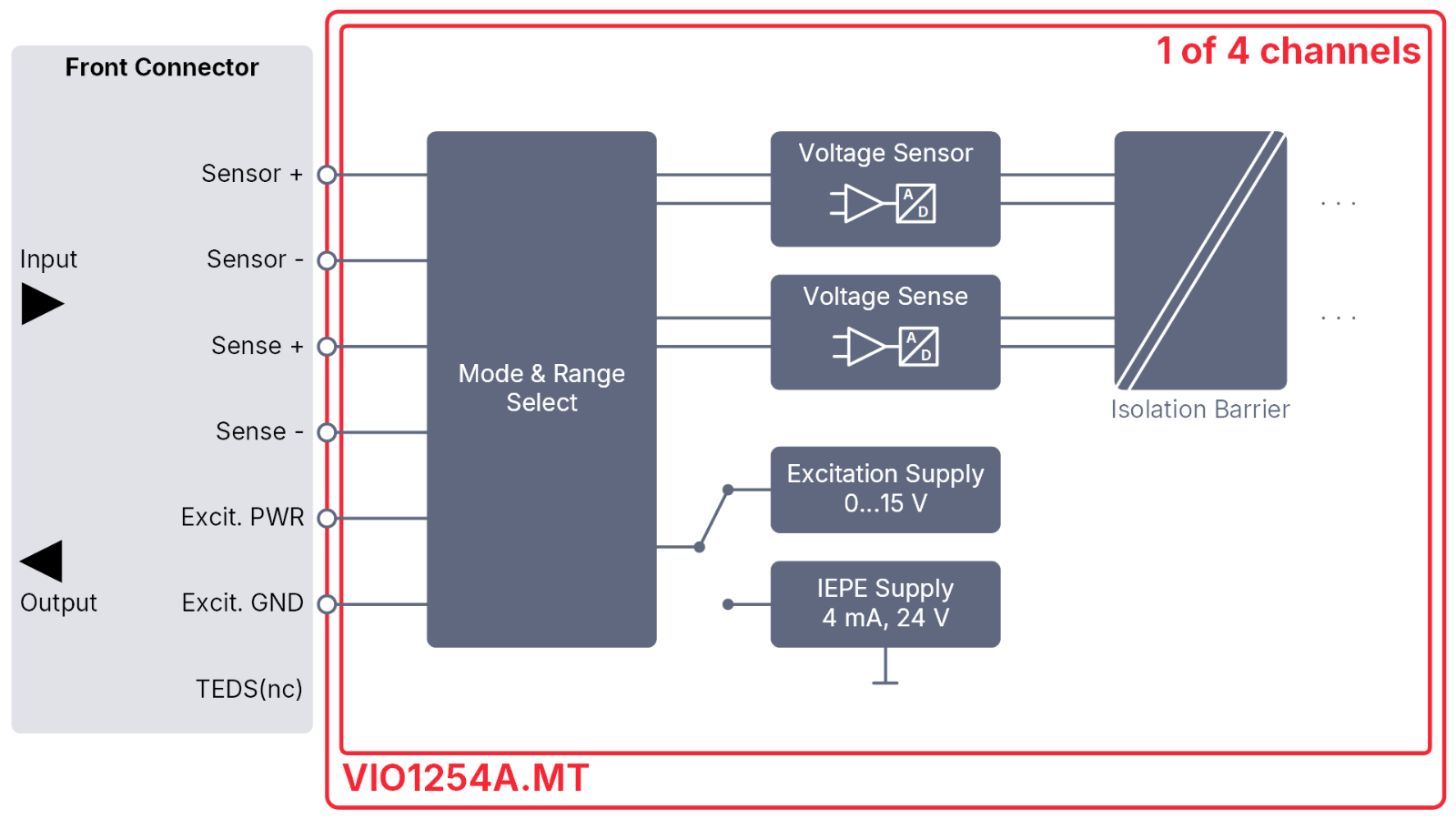

回路図
