VIO1406A.MT

温度測定カード
お問い合わせ

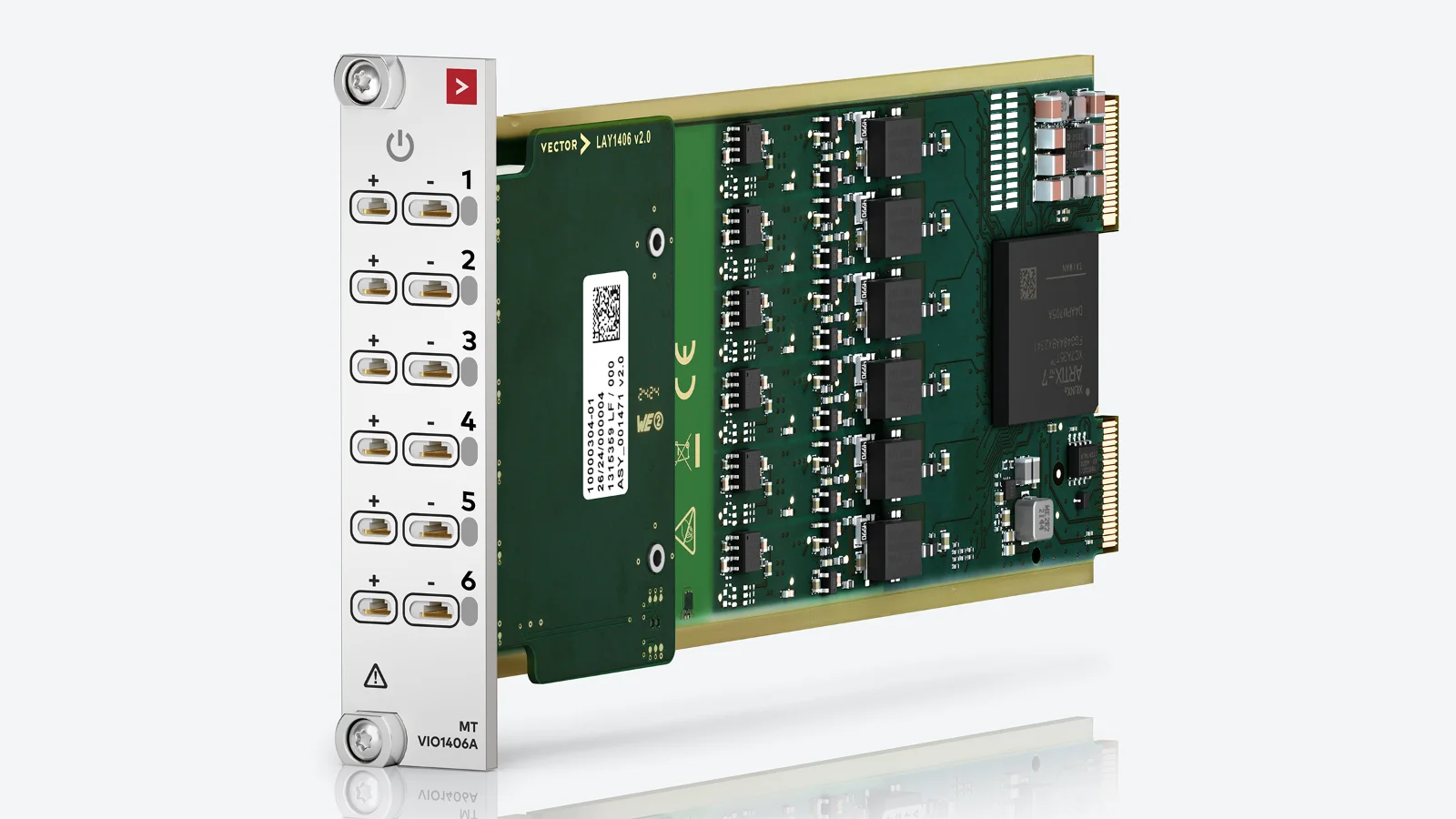

VIO1406A.MTは、熱電対（TC）による温度計測によってVIO Systemを拡張します。6つのミニTCソケットを備えており、一般的なK型だけでなく、B、E、J、N、R、S、Tの熱電対を個別に構成可能です。冷接点補償（CJC）が各チャンネルに実装されているため、VIO1406A.MTは優れた精度と安定性を提供します。

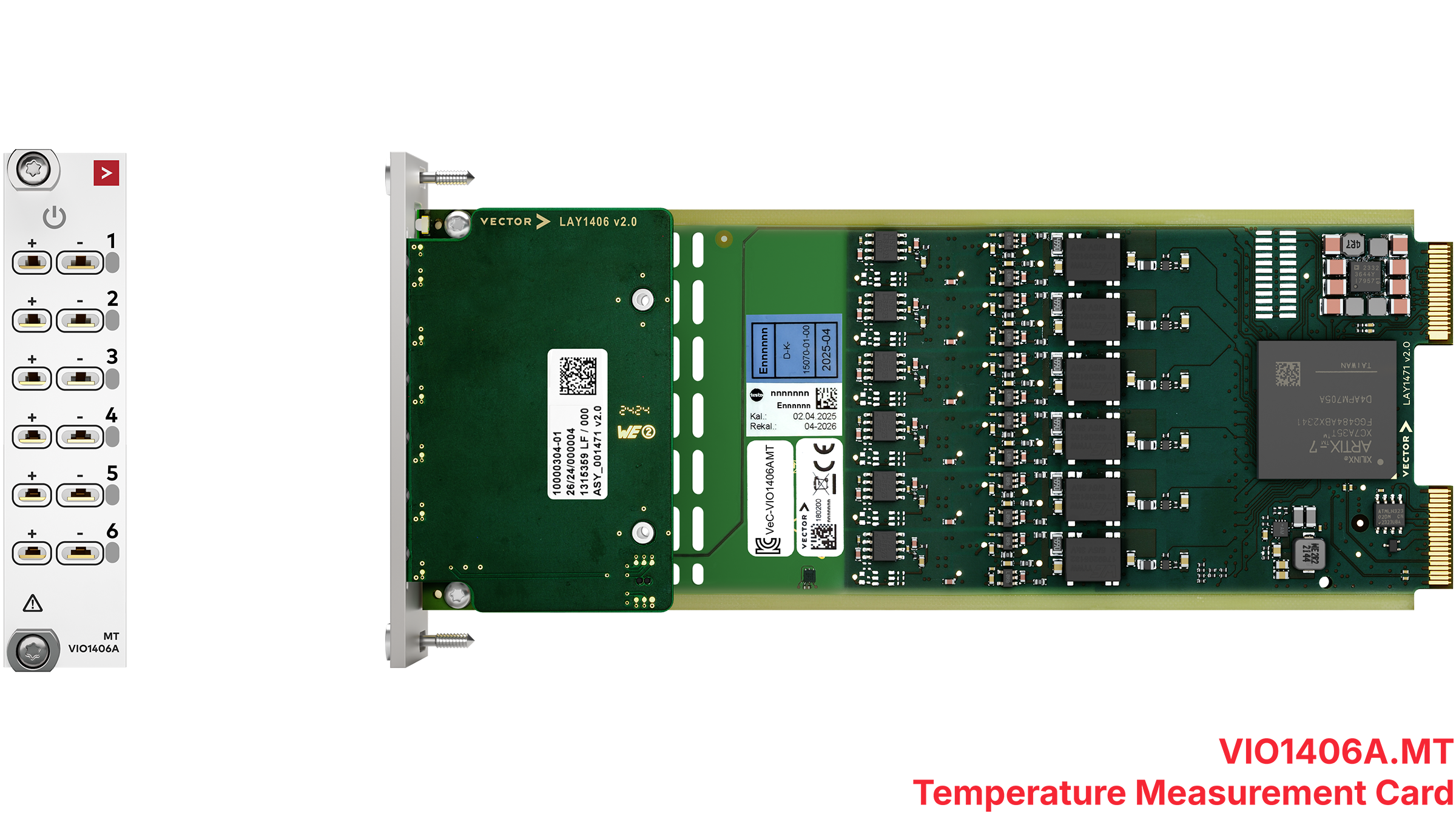

詳細ビュー

詳細ビュー

テクニカルデータ

VIO1406A.MT
熱電対と計測範囲
  • B型（Pt30Rh/Pt6Rh）：150 °C ～ 1820 °C
  • E型（NiCr/CuNi）：-180 °C ～ 1000 °C
  • J型（Fe/CuNi）：-140 °C ～ 1200 °C
  • K型（NiCr/NiAl）：-140 °C ～ 1372 °C
  • N型（NiCrSi/NiSi）：-180 °C ～ 1300 °C
  • R型（Pt13Rh/Pt） -50 °C ... 1768 °C
  • S型（Pt10Rh/Pt） -50 °C ... 1768 °C
  • T型（Cu/CuNi） -180 °C ～ 400 °C
熱電対の構成

ツール別

TCソケットのLEDで選択されたタイプを表示

測定データレート（ツールへの転送）100 ms～1 s、チャンネルごとに調整可能
A/Dコンバーター（各チャンネル）

デルタシグマ方式、20ビット有効

3次sincフィルター内蔵

精度（十分な冷却を前提とした室温の場合）
  • B型：±(0.1 % × (TTC-TCJC) ±3 K)
  • E型：±(0.1 % × (TTC-TCJC) ±0.7 K)
  • J 型：±(0.06 % × (TTC-TCJC) ±0.7 K)
  • K型：±(0.05 % × (TTC-TCJC) ±0.75 K)
  • N型：±(0.07 % × (TTC-TCJC) ±0.75 K)
  • R型：±(0.1 % × (TTC-TCJC) ±1.5 K)
  • S型：±(0.1 % × (TTC-TCJC)) ±1.5 K
  • T型：±(0.1 % × (TTC-TCJC) ±0.75 K)
入力抵抗5 MΩ
ガルバニック絶縁
  • チャンネル – チャンネル
  • システム電源 – チャンネル
  • ケース – チャンネル
温度範囲-25 °C ～ +55 °C
コネクタ汎用ミニTCソケット
消費電力1.8 W（標準）

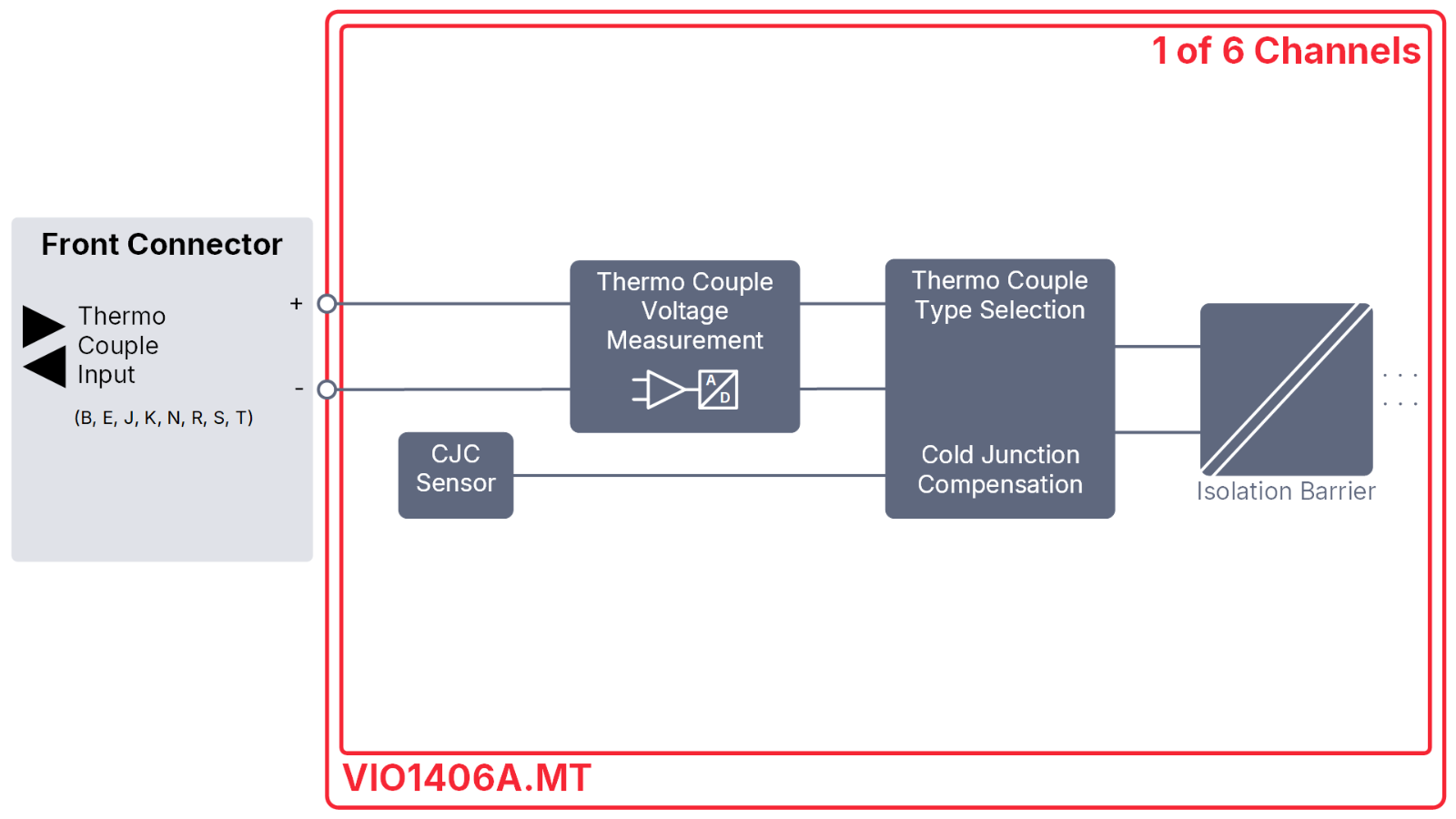

回路図
