vMeasure logは、ベクターのロガーハードウェアと組み合わせることで、測定データを記録するための高性能かつ使いやすいソリューションとなります。高周波シグナルを含むさまざまなデータソースを同期して記録することができます。自動車業界に対応したスタンドアロン型ロガーで、vMeasureの幅広い機能をご活用ください。
ハイライト
- 高性能なスタンドアロン型ロギング：負荷の高いロギングプロジェクトを、堅牢で高性能なハードウェアにオフロードします
- 時刻同期型データ取得：ECU、計測ハードウェア、車載ネットワーク、映像、音声、GNSSからの測定シグナルを同期して記録します
- ランタイム時のオンライン計算：ロギング中に複雑な計算や評価を実行します
- ロギング操作のモニタリング：モバイルインターフェイスを介して状態をモニタリングし、自己診断機能を使用します
- 幅広いバスシステムのサポート：CAN、CAN FD、FlexRay、LIN、Ethernetに加え、CCPおよびXCPも使用可能です
主な適用分野

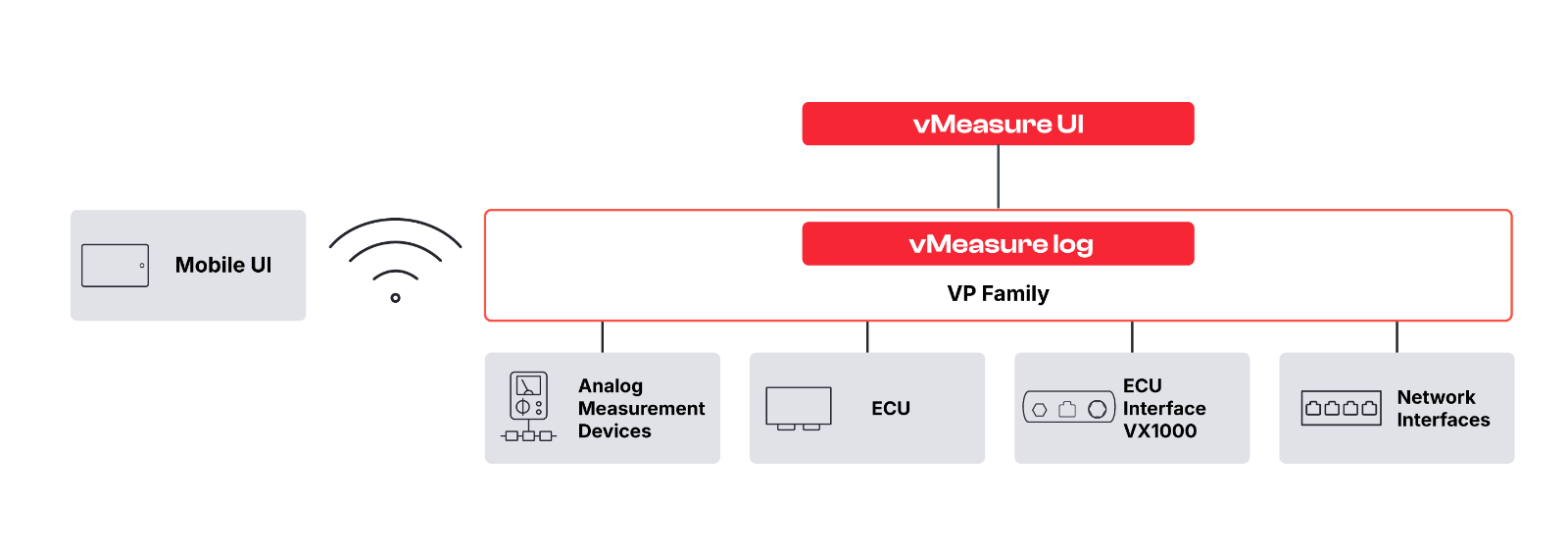

vMeasure logは、多種多様なソースからの高性能かつ時刻同期型のデータ取得を必要とする、要求の厳しいロギング用途向けに設計されています。信号は、アナログ測定モジュール、VX1000ハードウェアを使用したECU測定、またはVNネットワークインターフェースを介した車両バスデータを通じて取得されます。選択したロガーハードウェアによっては、毎秒数百Mbyteのデータレートを達成することが可能です。 ランタイム時、vMeasure logは専用の解析を実行し、その結果をトリガー条件として使用します。ロギングプロジェクトはPC上で実行することも、ロガーハードウェア上で完全に自律的に実行することも可能で、わずか数回のクリックで作成、確認、デプロイメントが行えます。
測定中に算出された結果は、トリガー条件や測定ファイル内のマーカーとして使用されるほか、さらなるアクションの開始にも活用されます。
ギャラリー
ロガーのハードウェア
VP6400 / VP7500
多数のEthernetインターフェイスと高性能プロセッサーを搭載したこれらのハイエンドプラットフォームは、高データレートの記録に対応するように設計されています。ランタイムで複雑な演算処理を実行することができます。VP6000ファミリーは最大750 Mbyte/秒の持続書き込みレートをサポートし、VP7000ファミリーは最大2.5 Gbyte/秒をサポートしています。
機能
便利で迅速な処理
vMeasure log を使用すると、ハードウェアを再接続することなく、同じ設定でスタンドアロンでのロギングと vMeasure を使用した対話型作業を切り替えることができます。既存の vMeasure 設定は、変更を加えることなくロガーハードウェアで使用できるため、開発時と車両試験時において、同一の測定設定とワークフローを確保できます。
カスタマイズされたインターフェイス

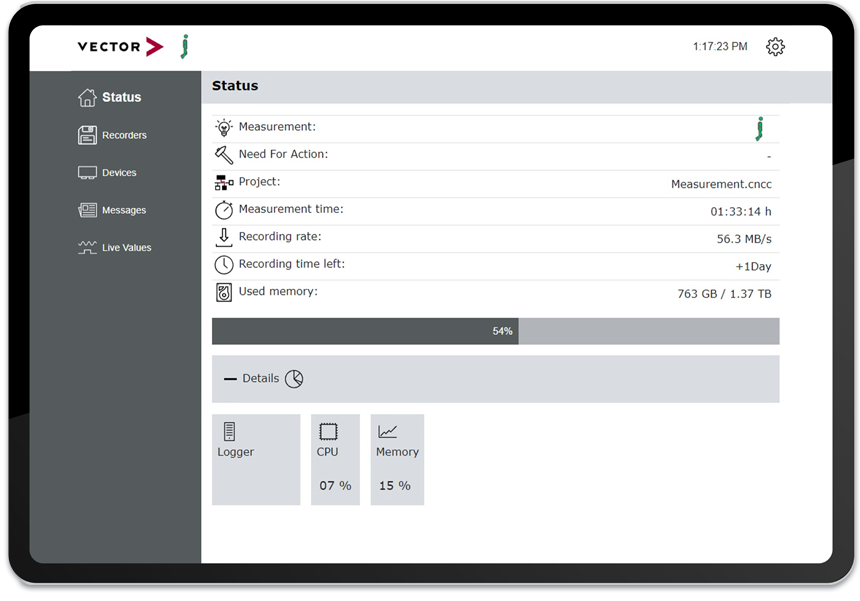

vMeasure logは、おなじみのvMeasureインターフェイスとその全機能を提供するとともに、ロギング操作のモニタリングを行うためのWebベースのインターフェースを追加しています。Webベースのモバイルユーザーインターフェースを通じて、ロギング操作の開始、停止、およびモニタリングを行うことができます。
複雑な測定作業をより簡単に解決
vMeasure logは、ロガーハードウェアの処理能力を活用して、ランタイムでリアルタイム評価、統計解析、および仮想シグナルの計算を行うことで、複雑なトリガー条件の設定や大幅なデータ削減を可能にします。
すべてを測定する
vMeasure logは、CAN、CAN FD、FlexRay、LIN、およびEthernetといったバスシステムに対応しています。使用可能なプロトコルには、CCPおよびXCPがあります。XCPアプリケーションについては、VX1000ファミリーのハードウェアが完全にサポートされています。
単なるレコーダー以上のもの
vMeasure logは、マルチレコーダー方式に対応しています。各レコーダーごとに、個別の測定信号リストやトリガー条件を設定できます。1回の測定で、さまざまな測定タスク専用の測定ファイルを作成できます。
モジュール化によるカスタマイズされたソリューション
従来のロガーと比較して、vMeasure logはベクターのネットワークインターフェイスをすべてサポートしています。測定タスクをロガーの機能に合わせて調整するのではなく、ロガーを測定タスクに合わせて個別に調整することができます。
絶妙な組み合わせ
ロギングソフトウェアとロガーハードウェアは、互いに最適に連携しています。
