スマートロガー

高性能データロギング

車載データ収集では、センサー、カメラ、ECU、ネットワークから得られる大量のデータを統合します。
スマートロガーは、データ収集および評価のための専用ソフトウェアと組み合わせることで、堅牢で、温度環境下での実績が実証されたロギングソリューションを提供します。

ハイライト

プロジェクトの直接使用：既存のCANapeまたはvMeasureプロジェクトのスマートロガーでの直接使用による、工数削減とプロセス信頼性の確保
測定中のリアルタイム評価：ランタイム中におけるライブ評価、リアルタイム統計解析、および仮想シグナル計算（外部アルゴリズムを含む）の実行
時間同期型データ収集：IEEE 1588 PTPまたはソフトウェアベースの同期機能による、センサー、ECU、カメラ、ネットワークからの測定データの高精度同期

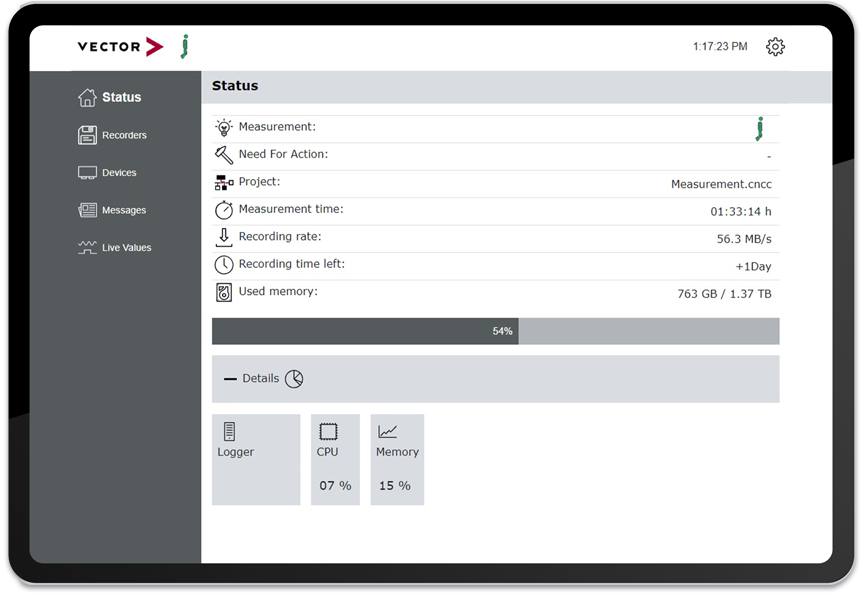

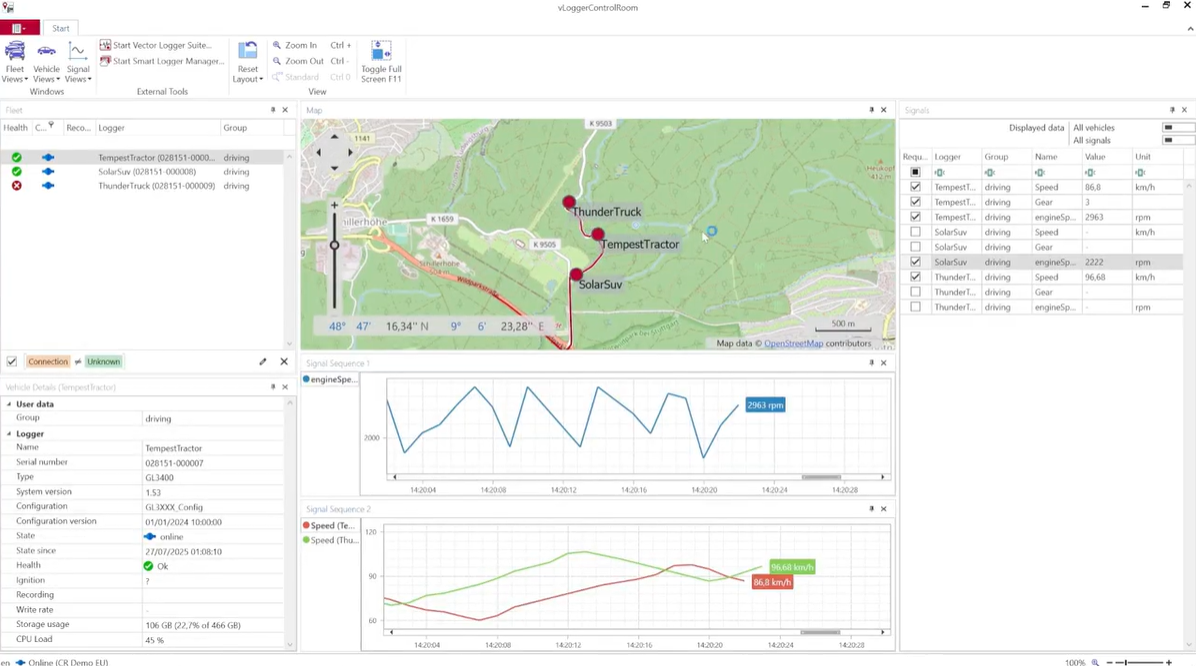

一元的なロガーおよびフリート管理：Mobile UI、vLoggerControlRoom、およびクラウドサービスを通じた、スマートロガーの状態・位置情報を含む一元管理およびモニタリング
拡張性の高いパフォーマンスプラットフォーム：VP6400からVP7500までの最適化されたハードウェア／ソフトウェアプラットフォームの活用、およびデータ転送速度向上を実現するロギング拡張機能の提供

モードのバリアント

スマートロガーは、VPファミリーの車載対応コンピューターと、CANape logまたはvMeasure logを組み合わせたものです。お手持ちのCANapeおよびvMeasureプロジェクトは、スマートロガー上で実行できます。これらは2つのモードで動作します。

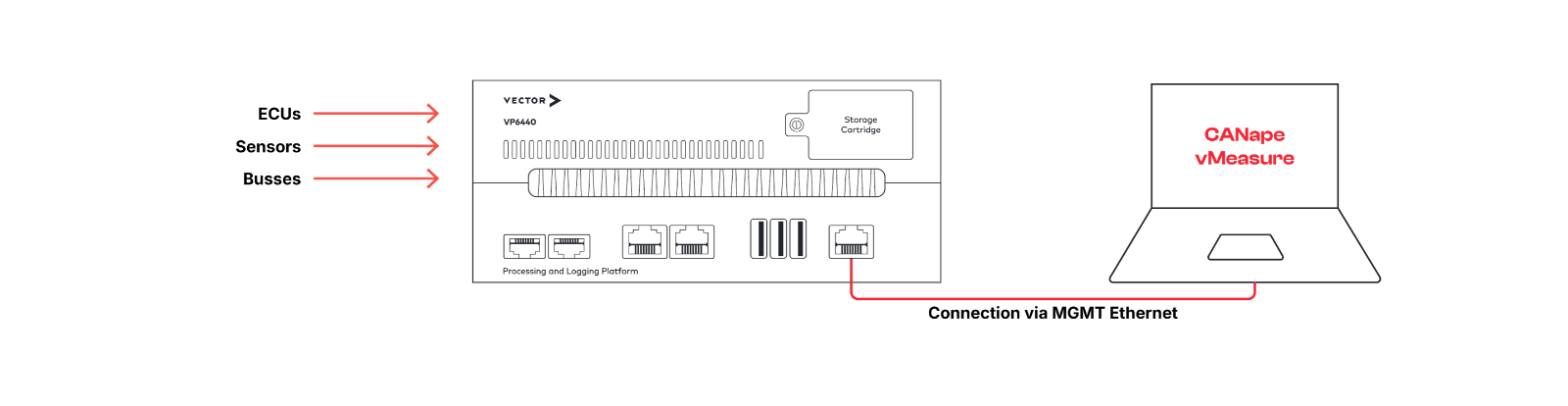

インタラクティブモード

CANape または vMeasure を実行しているコンピューターを、Ethernet経由でスマートロガーに接続します。すべての ECU、バス、およびセンサーは、このロガーに接続されています。コンピューター上で通常通り CANape/vMeasure を使用し、プロジェクトの作業を行ってください。スタンドアロンモードに切り替える場合は、コンピューターをスマートロガーから切断してください。

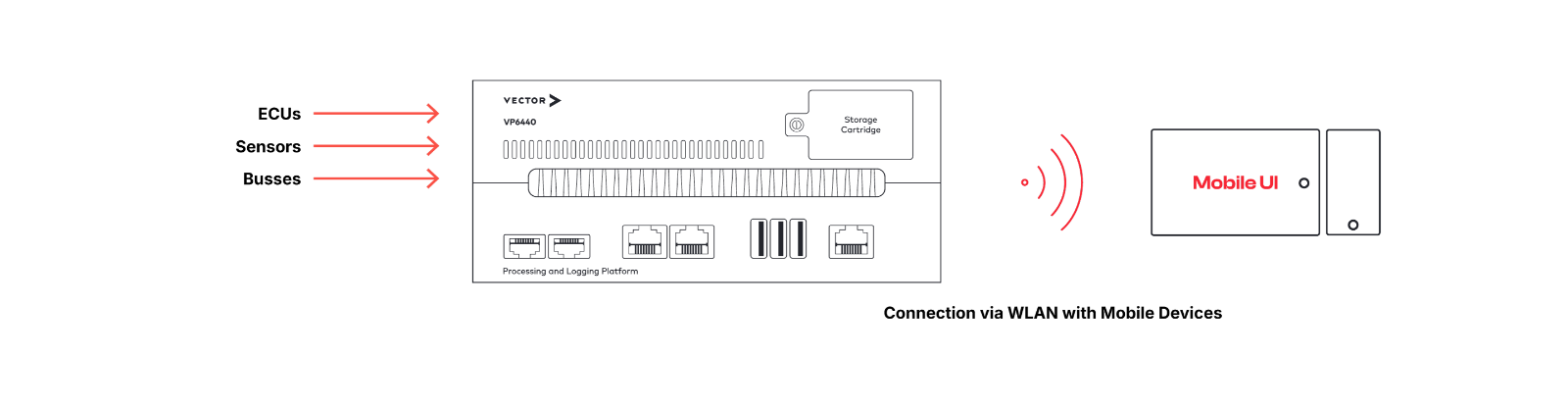

スタンドアロンモード

スマートロガーは、プロジェクトのロギング作業を独立的に行います。テスト担当者はブラウザーを介してスマートロガーにアクセスし、アクションを起動して、ロギング状況に関する情報を受信します。

ソフトウェアのオプション

用途に応じて、「vMeasure log」と「CANape log」の2つのソフトウェアオプションをご利用いただけます。

vMeasure logはどのような場合に使用すればよいのでしょうか？

vMeasure logは、さまざまなソースからの多数の信号を時間同期して取得するのに適しています。信号ごとにメガヘルツ級のサンプリングレートと強力な解析ライブラリにより、測定中にすでに有効電力やインバータ効率などの電気的性能データを正確に算出することが可能です。各種プロトコル、ハードウェアインターフェイス、およびリファレンスカメラに対応しています。

vMeasure logの詳細

CANape logはどのような場合に使用すればよいのでしょうか？

CANape logは、vMeasure logを拡張し、ADAS/ADセンサーのデータを記録できるようにしたものです。カメラ、レーダー、LIDAR、および車載Ethernetなどの高帯域幅ソースからのデータを記録します。CANapeを使用してノートPCをEthernet経由でスマートロガーに接続することで、キャリブレーションやフラッシュ作業のためにECUに完全にアクセスできるようになります。

比較

アプリケーション	vMeasure log	CANape log
測定信号	✓	✓
プロトコル／ハードウェアインターフェイス（CCP、XCP、SOME/IP、VX1000、GNSS、アナログ計測技術）	✓	✓
コンテキスト／参照カメラ（AXIS、DirectShow、RTSPなど）	✓	✓
車載ネットワーク（CAN、CAN FD、LIN、FlexRay、車載Ethernet）の信号指向型ロギング	✓	✓
車載ネットワーク（CAN、CAN FD、LIN、FlexRay、車載Ethernet）のバスロギング		✓
車載カメラ		✓
レーダー		✓
LIDAR		✓
ユーザー固有のプロトコルおよびセンサー		✓

ハードウェアのバリアント

スマートロガーには、VP6400およびVP7500のハードウェアプラットフォームが利用可能です。VPシリーズは車載用途向けに設計されており、大量のデータを記録できるほか、高性能プロセッサーにより記録中にリアルタイムでデータを処理します。これらのプラットフォームには、CAN、CAN FD、LIN、FlexRay用の統合ポートに加え、多数のEthernetインターフェースが搭載されています。追加のVNネットワークインターフェイスを使用することで、ポート数を柔軟に調整できます。データ転送速度やCPU性能が不足している場合は、ロギング拡張機能を追加してください。1つの拡張機能により、書き込み速度を最大6 Gbyte/sまで向上させることができます。
