Vector社では、VX1000測定およびキャリブレーションインターフェイスハードウェア向けに、幅広い種類のケーブル、アダプター、およびその他のアクセサリーをご用意しております。
この概要は、さまざまな測定／キャリブレーションセットアップに適したアクセサリーコンポーネントの選択に役立ちます。
ベースモジュール | 電源
VX1060
ベクター電源 12V/1.5 A
- 入力電圧 110～240 VAC

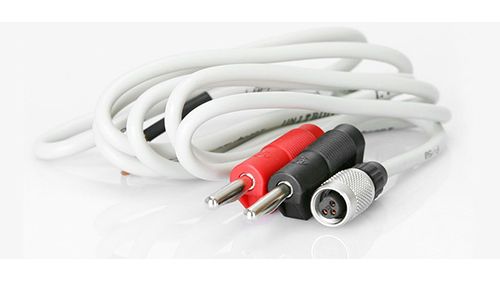

ケーブル・バナナプラグ <> バインダー 3ピン
- 長さ：1.5 m
電源同期ケーブル
- 長さ：1.5 m
VX1134/VX1135

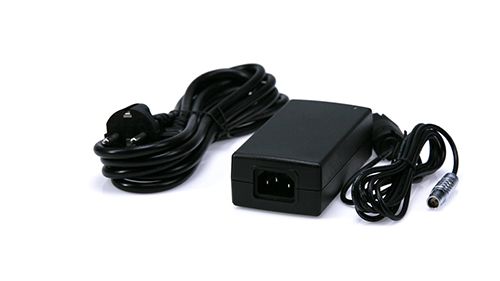

ベクター電源 ODU ミニスナップ
- 出力：24 V、2.5 A
- 地域別電源コード
- 入力電圧：110～240 VAC
ケーブル・バナナプラグ <> ODU Mini-Sna
- 長さ：2 m

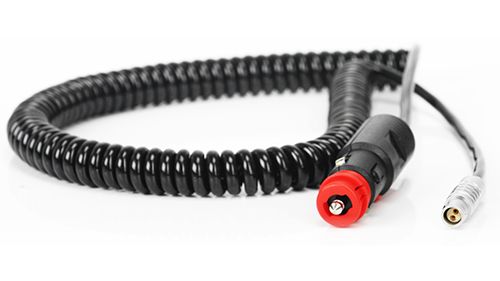

ケーブル車両入力 <> ODU Mini-Snap
VX1161

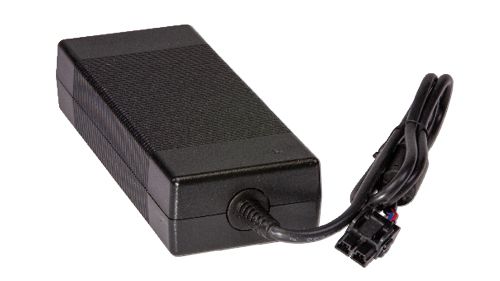

電源 24V 9.2A モレックス・ミニフィット
- 地域別電源コード
- 入力電圧 110～240 VAC

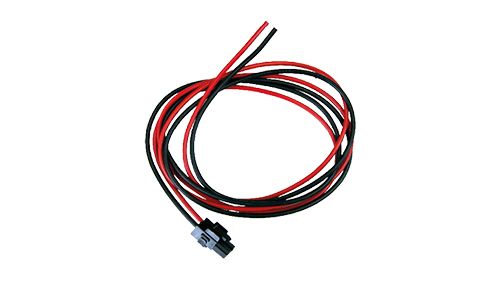

電源ケーブル モレックス・ミニフィット
- 端子が露出した4mm²の電源コード – 長さ1.5 m
- VX1161には必ず同梱されています
ベースモジュール | ケーブル
シリアル
VX1345A 拡張機能
- IP60、JTAG、SWD、DAPのみ（最大120 MHz）
- 長さ：5 m
VX1346A 拡張機能
- IP60、JTAG、SWD、DAPのみ、最大120 MHz
- 長さ：8 m
シリアル2
VX1311A 拡張機能
- IP67
- 長さ：2 m
VX1311B 拡張
- IP67
- 長さ：5 m
VX1311C 拡張機能
- IP67
- 長さ：8 m
HSSL
VX1372 ケーブル
- IP67
- 長さ：2 m
VX1375 ケーブル
- IP67
- 長さ：5 m
VX1376A ケーブル
- IP67
- 片側に45°コネクタ付き
- 長さ：5 m
HSSL2
VX1381A ケーブル
- IP67
- 長さ：2 m
VX1381B ケーブル
- IP67
- 長さ：5 m
VX1381C ケーブル
- IP67
- 長さ：8 m
ベースモジュール | 取り付け用アクセサリー
VX1060

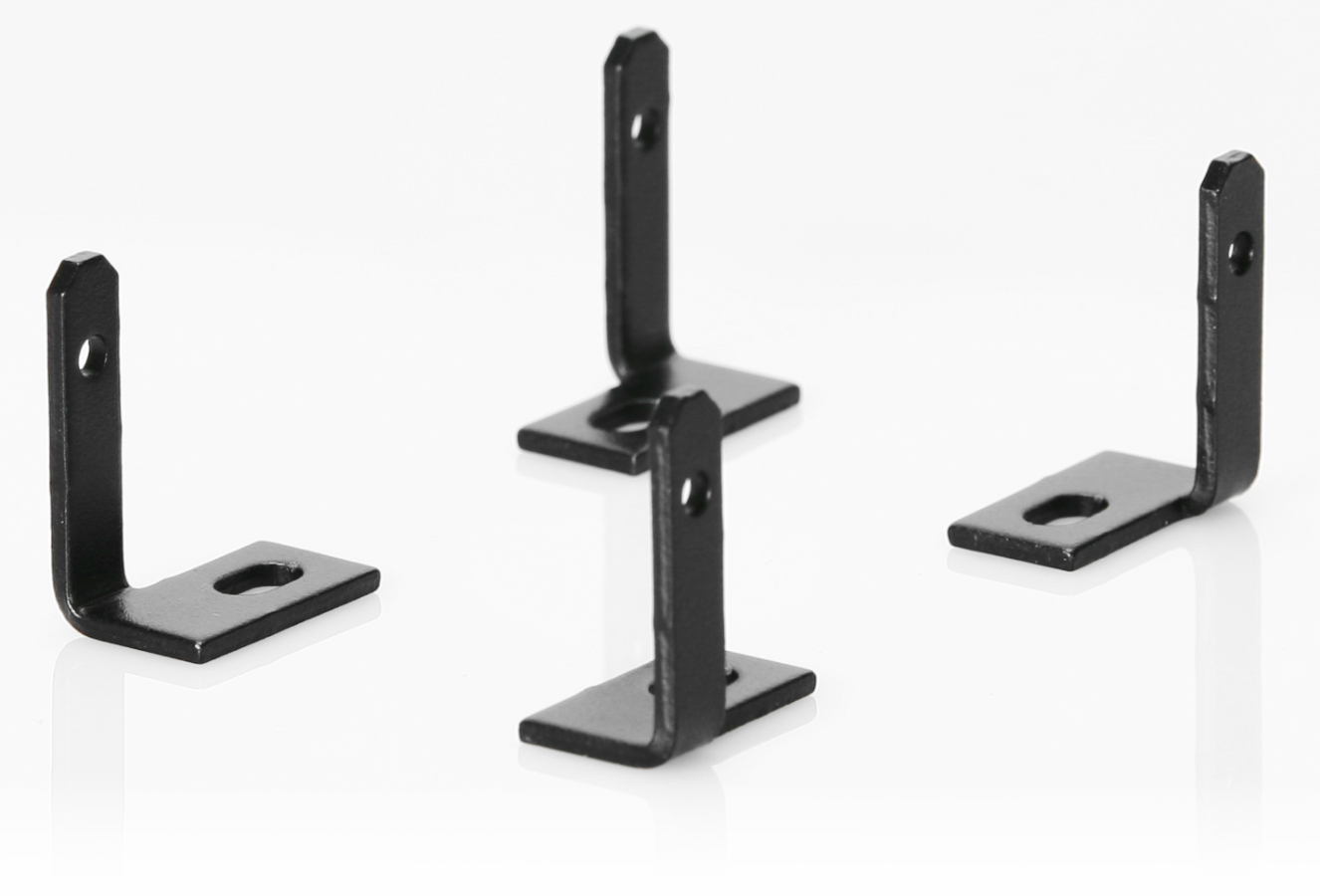

32mmデバイス用修理キット
- セットには壁用ブラケットが4個含まれています
VX1134 / VX1135

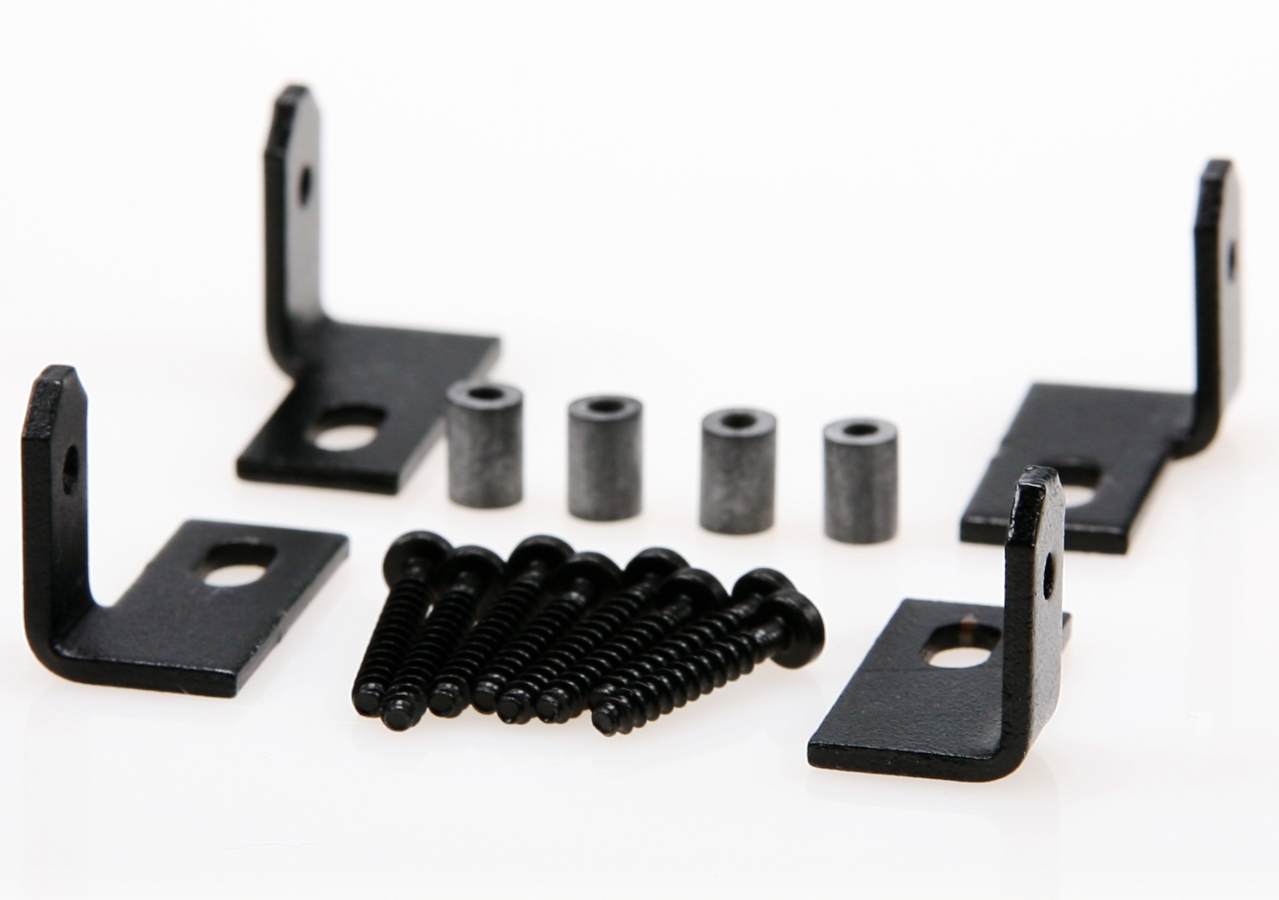

大型デバイス用修理キット
- セットには壁用ブラケットが4個含まれています
VX1161

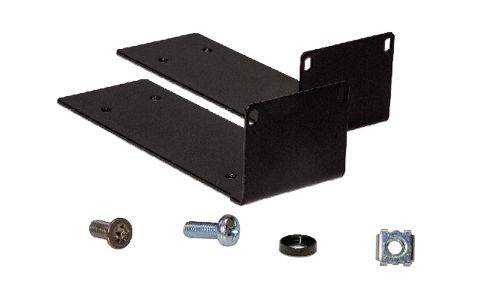

19インチラックへのインストール用マウンティングキット
- 取り付け用ブラケット2個および取り付けに必要なすべての部品が含まれています
VX1161用 垂直取り付けキット
取り付けブラケットが4個付属しています
POD | 筐体
シリアルPOD
エンクロージャー Gen2
- Serial PODsをECUに取り付けるための、IP67規格準拠の筐体
HSSL POD
評価ボード拡張キット
- デスクやラボでの使用を想定した、HSSL POD用金属製ケース
PODs | ピグテール
シリアル
VX1348B
- シリアルPOD用 2.5 m ピグテール
- IP60
VX1349B.01
- シリアルPOD用 0.7 m ピグテール
- IP60
シリアル2
VX1311G
- シリアルPOD用 0.7 m ピグテール
- IP67
VX1311H
- シリアルPOD用 2.5 m ピグテール
- IP67
HSSL
VX1379B
- HSSL POD用 0.5 m ピグテール
- 最大データ転送速度：約5 Gbps
- 防水仕様ではありませんが、可動式のケーブルグランドを備えています
VX1379C
HSSL POD用 0.5 m ピグテール
最大データ転送速度は約5 Gbpsです
防水仕様ですが、ケーブルグランドは固定式です
HSSL2
VX1381E
- HSSL POD用 0.6 m ピグテール
- 最大データレートは約20 Gbpsです

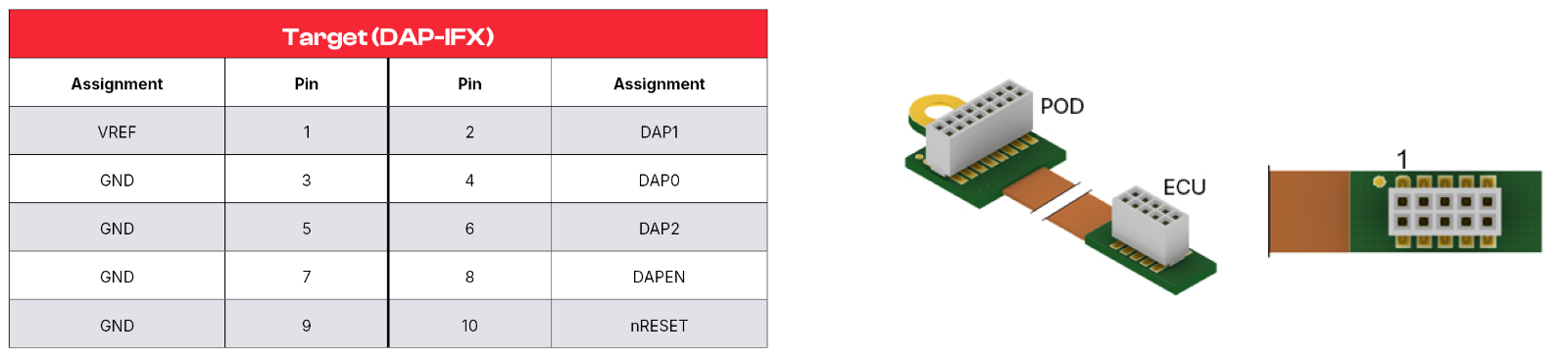

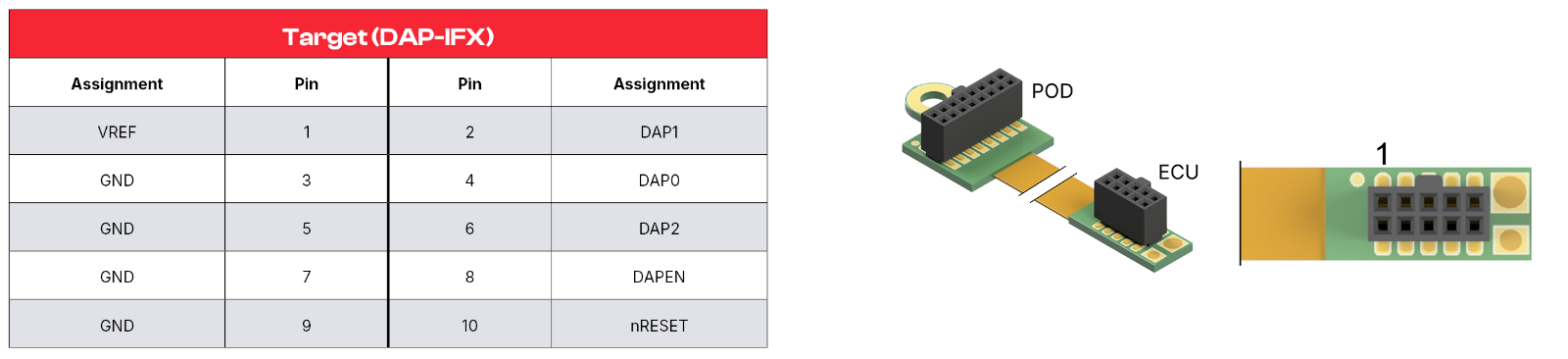

PODs | Target Interface Adapters

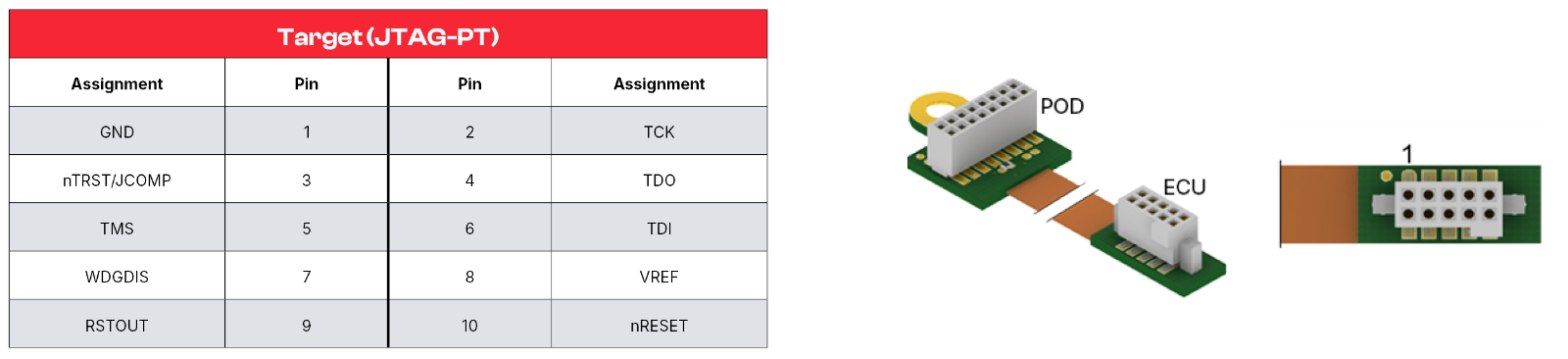

リボンケーブル
- 選択されたインターフェースのバリアントに依存して、ECU側のアダプターコネクタ
- 最大80 MHzのインターフェイス周波数
- 使用：DAP、SWD、JTAG
- 10ピン／16ピン、ピッチ1.27mm
その他のアクセサリー
VX1311/VX134x 用シリアルピグテール用保護キャップ
- IP68までの保護性能
VX1381 HSSL ピグテール用保護キャップ
IP68相当の保護性能（水深1mで120分間）
