VX1622B XPODは、追加のベースモジュールを必要とせず、ECUに直接組み込むことができるコンパクトなソリューションにより、測定／キャリブレーション作業を可能にします。ECUに統合された測定／キャリブレーションおよびデバッグのシナリオに対して、オールインワン型のアプローチを提供します。
ハイライト
- ダイレクトEthernetアップリンク：ベースモジュールを必要とせず、100BASE-TXを介して計測用コンピューターに接続します
- コンパクトなECU統合：制御ユニット内部への直接インストールを想定した、極めて小型のフォームファクタ
- 柔軟なターゲットアクセス：JTAG、SWD、DAP、およびその他のターゲット固有のインターフェースを介したECU接続
- 高い計測性能：ECUのランタイムに与える影響を最小化した、複数の計測手法およびトレースベースの手法
- コスト最適化されたオールインワン設計：柔軟性と性能を1つのデバイスに融合させたFPGAベースのアーキテクチャ
VX1622B XPODとは何ですか？
VX1622B XPODは、ECUに直接組み込むことができる、測定／キャリブレーションおよびデバッグ作業のためのオールインワンソリューションです。

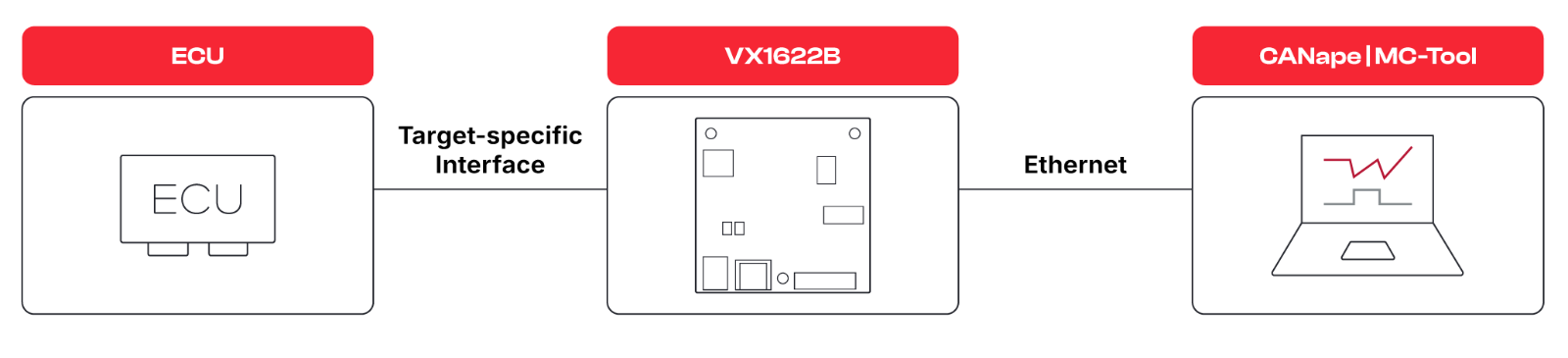

標準のEthernet（100BASE-TX）を介して、計測用コンピューターへの直接かつコスト効率の高い接続が確立されます。
VX1622B XPODは、数多くのターゲットインターフェイスに対応しており、幅広いマイクロコントローラと互換性があります。
ロバスト設計と非常にコンパクトなフォームファクタにより、制御ユニットへの組み込みが容易で、過酷な車載環境下でも確実に動作します。
オプションの開発用筐体を使用することで、VX1622B XPOD はラボや作業現場でも柔軟に使用できます。
すべての測定データには、IEEE 1588 PTP 同期クロックによって生成された正確なタイムスタンプが付与されるため、複数の測定デバイス間で正確な時間相関を確保できます。
VX1622B XPOD は、自動車用グレードの広範囲電源を備えており、ECU または外部から電源を供給することができます。
ツールへのネットワーク接続が利用できない場合、XPODは省電力のスタンバイモードに切り替えることができます。
テクニカルデータ
| VX1622B XPOD | |
| 外形寸法（長さ × 幅 × 高さ） | 37 mm × 34.5 mm × 9 mm |
| 重量 | 10 g |
| 消費電力 | 最大 2.9 W |
| 電源／電力損失 | 制御ユニットからの5 VDC～32 VDC（非安定化）；オプションのアダプターによるパッシブ型PoE（Power-over-Ethernet） |
| 温度範囲 | -40 °C ～ +115 °C（SoC筐体表面） |
| ターゲットインターフェイス | Nexus JTAG (RH850) DAP (2 ピン / 3 ピン ワイドモード) ARM-JTAG、SWD (汎用 ARM) Zipwire / HSCT / LFAST / RHSIF ARM トレースインターフェイス (4 ピン) |
| ホストインターフェイス | 100BASE-TX、XCP on Ethernet、IEEE 1588 PTP 時刻同期 |
製品の関連情報
| VX1000 システムコンポーネントポスター (PDF) |
| VX1000 ユーザーマニュアル (PDF) |
