GL Logger sind Automotive Datenlogger für den Einsatz in Testfahrzeugen und an Prüfständen. Sie zeichnen Messwerte auf und erfassen die Datenkommunikation der Bussysteme CAN, CAN FD, LIN, FlexRay und Ethernet.
Zusätzlich zur Buskommunikation erfassen GL Logger steuergeräte-interne Parameter über CCP/XCP und Diagnose sowie analoge und digitale Messwerte zeitsynchron.
Highlights
- Stand-alone-Geräte für anspruchsvolle Logging-Aufgaben
- Sehr kurze Startzeiten
- Umfangreiche Filter- und Triggerbedingungen
- Unterstützung von Diagnose und CCP/XCP
- Kompakte Datenspeicherung auf SD-Karten oder SSDs
- Schnelles Auslesen der Daten
- Einfache und schnelle Konfiguration dank der kostenfreien Vector Logger Suite
- Offline-Analyse mit den bekannten Vector Software-Tools CANoe, CANalyzer, CANape und vSignalyzer
- Vielfältige Cloud Funktionen, z. B. Daten-Upload und Remote-Konfiguration der Logger

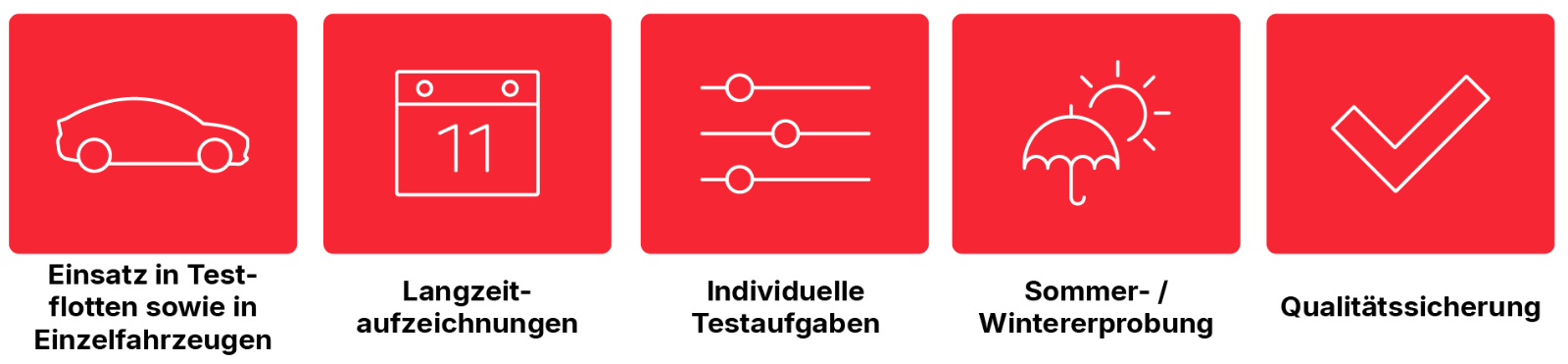

Hauptanwendungsgebiete
Egal ob in der Automobil-, Nutzfahrzeug- oder Transportindustrie, GL Logger unterstützen diese Anwendungsbereiche.
Vorteile
- Flexible Logger: Einsatz für Testflottenbetreiber und individuelle Testaufgaben
- Dauerbetrieb im Fahrzeug: Geringer Stromverbrauch im Sleep und Standby Modus ermöglicht den dauerhaften Einsatz
- Robuste Auslegung: Nutzung für Sommer- und Wintererprobungen
- Zuverlässige Langzeitaufzeichnung: Stabile Datenerfassung über lange Zeiträume
- Ereignisgesteuerte Aufzeichnung: Reduziert Datenvolumen durch gezielte Speicherung relevanter Ereignisse
Funktionen
- Zeitsynchrones Logging von CAN, CAN FD, LIN, FlexRay und Ethernet
- Power Management für den dauerhaften Einsatz in Testflotten, sehr geringer Stromverbrauch im Sleep- und Standby-Modus
- Verschiedene konfigurierbare Wake-up Bedingungen für den Systemstart, z. B. durch Botschaften auf dem CAN oder LIN Bus
- Umfangreiche Filtermöglichkeiten zur Datenreduktion
- Komplexe Trigger-Bedingungen auf Botschaften, Signale, Eingänge, Tasten
- Import von Datenbasen DBC, LDF, FIBEX und ARXML (AUTOSAR-Format)
- Timeout-Überwachung für Frames
- Mehrere analoge Eingänge sowie digitale Ein- und Ausgänge verfügbar
- Messmodule von CSM für Präzisionsmessungen oder Hochspannungsmessungen
- Online-Klassierung zur kompakten Erfassung statistischer Daten während der Testfahrt
- Batteriegestützte Echtzeituhr zur Erfassung des Datums und der Uhrzeit
- Kompakte Datenspeicherung auf schnell wechselbaren Speichermedien
Cloud

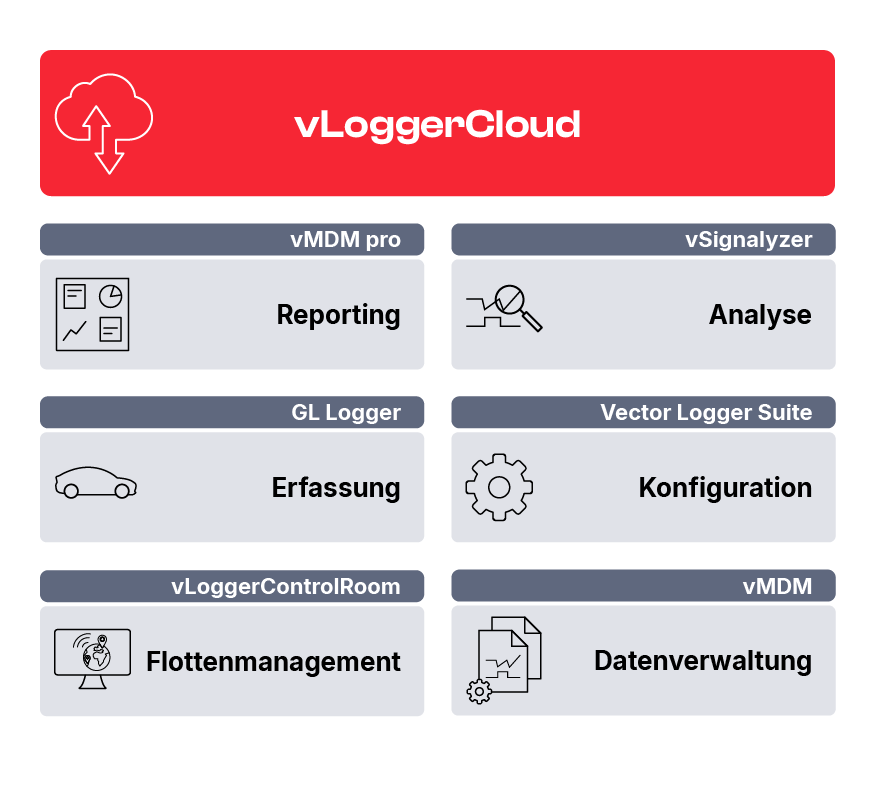

vLoggerCloud stellt die Infrastruktur für alle Schritte der Datenerfassung im Fahrzeugtest bereit.
GL Logger liefern Messdaten über einen externen Router in die Cloud, wo sie verwaltet, heruntergeladen, konvertiert und analysiert werden.
Mehrere Vector Produkte greifen nahtlos ineinander und nutzen die vLoggerCloud als gemeinsame Kommunikationsschnittstelle:
- Vector Logger Suite (VLS): Vorbereitung der Logger für die Anbindung an die Cloud. Konfiguration von Messaufgaben und Zuordnung zu Testfahrzeugen.
- GL Logger: Aufzeichnung der Buskommunikation im Fahrzeug und Übertragung der aufgezeichneten Daten über einen externen Router in die Cloud.
- vLoggerControlRoom: Bietet Echtzeit-Einblicke in Ihre vernetzte Fahrzeugflotte.
- vMDM Client: Verwaltung von Datensätzen auf Basis von Metadaten; Konfiguration automatischer Konvertierungs- und Download-Aufträge.
- vSignalyzer / CANape: Analyse der Daten bis hin zu Data Mining und Generierung von Berichten.
- vMDM pro: Leistungsstarker Dienst zur Verwaltung von Messdaten und Zugriffsrechten sowie zur automatisierten Ausführung von Data-Mining-Algorithmen und Generierung von Berichten.
Alle Komponenten nutzen vLoggerCloud zur Datenspeicherung und Kommunikation und ermöglichen effiziente Zusammenarbeit über verschiedene Standorte hinweg.
vLoggerControlRoom
Der vLoggerControlRoom bietet Echtzeiteinblicke in Ihre Fahrzeugflotte. Seine intuitive Cloud Schnittstelle unterstützt:
- Anzeige der Position aller verbundenen Fahrzeuge
- Beobachtung ausgewählter Signale in Echtzeit
- Einblicke in den Zustand von Fahrzeugen und Flotten
- Grafische Darstellung von Signalen zur schnellen Interpretation
- Feinabstimmung von Messkonfigurationen
Produktübersicht
GL1000 / GL1010
Der GL1000 ist die optimale Lösung zur Aufzeichnung der Kommunikation weniger CAN und LIN Netzwerke. Er zeichnet sich durch seine sehr kompakte und robuste Bauform aus.
Der GL1010 ist die IP65 Variante des GL1000 für den Einsatz unter erschwerten Umweltbedingungen.
GL2400 / GL2410
Der GL2400 ist die ideale Lösung zur Aufzeichnung der Kommunikation einiger CAN, CAN FD und LIN Netzwerke. Dank sofortiger Betriebsbereitschaft aus dem Standby-Modus kann bereits der Systemstart erfasst werden. Die drahtlose Datenübertragung ermöglicht einen automatisierten Daten-Upload sowie die Rekonfiguration aus der Ferne. Seine kompakte Bauform erleichtert zudem den Einbau in nahezu jedes Fahrzeug.
Der GL2410 ist die IP65 Variante des GL2400 für den Einsatz unter erschwerten Umweltbedingungen.
GL3400
Der GL3400 ist die perfekte Lösung zur Aufzeichnung der Kommunikation unterschiedlichster CAN, CAN FD und LIN Netzwerke. Seine leistungsstarke Hardware unterstützt Sie bei anspruchsvollen Logging-Aufgaben. Dank sofortiger Betriebsbereitschaft aus dem Standby-Modus kann bereits der Systemstart erfasst werden. Die beiden unabhängig voneinander konfigurierbaren Ringspeicher bieten eine 2-in-1-Lösung, z.B. für Langzeit-, ereignisgesteuerte oder bedingte Aufzeichnungen. Die drahtlose Datenübertragung ermöglicht einen automatisierten Daten-Upload sowie die Rekonfiguration aus der Ferne.
GL5350 / GL5370
Der GL5350 ist die perfekte Lösung zur Aufzeichnung der Kommunikation vieler CAN, CAN FD, LIN und FlexRay Netzwerke. Seine leistungsstarke Hardware unterstützt Sie bei anspruchsvollen Logging-Aufgaben. Dank sofortiger Betriebsbereitschaft aus dem Standby-Modus kann bereits der Systemstart erfasst werden. Die drei unabhängig voneinander konfigurierbaren Ringspeicher bieten eine 3-in-1-Lösung, z.B. für Langzeit-, ereignisgesteuerte oder bedingte Aufzeichnungen. Die drahtlose Datenübertragung ermöglicht einen automatisierten Daten-Upload sowie die Rekonfiguration aus der Ferne.
Der GL5370 bietet mehr CAN Kanäle und deutlich mehr CAN FD Kanäle.
GL5450 Automotive Ethernet Erweiterung
Der GL5450 erweitert GL3400, GL5350 und GL5370 um die Aufzeichnung von Automotive Ethernet Kommunikation auf separaten SSDs. Seine zahlreichen Schnittstellen ermöglichen die Erfassung von Punkt-zu-Punkt Kommunikation sowie die Integration von Messpunkten (TAPs) in Automotive Ethernet Netzwerken.
Software-Tools für die GL Logger
Vector Logger Suite
Die Vector Logger Suite ist das zentrale Konfigurations-Tool für die GL Logger.
Sie ermöglicht alle Aufgaben rund um die Nutzung der Logger von der Konfiguration über die Cloud‑Anbindung bis hin zum Auslesen und zur Konvertierung der geloggten Daten.
Die Vector Logger Suite ist kostenfrei und bietet eine einfach zu bedienende grafische Benutzeroberfläche.
Vector Protokoll Exporter

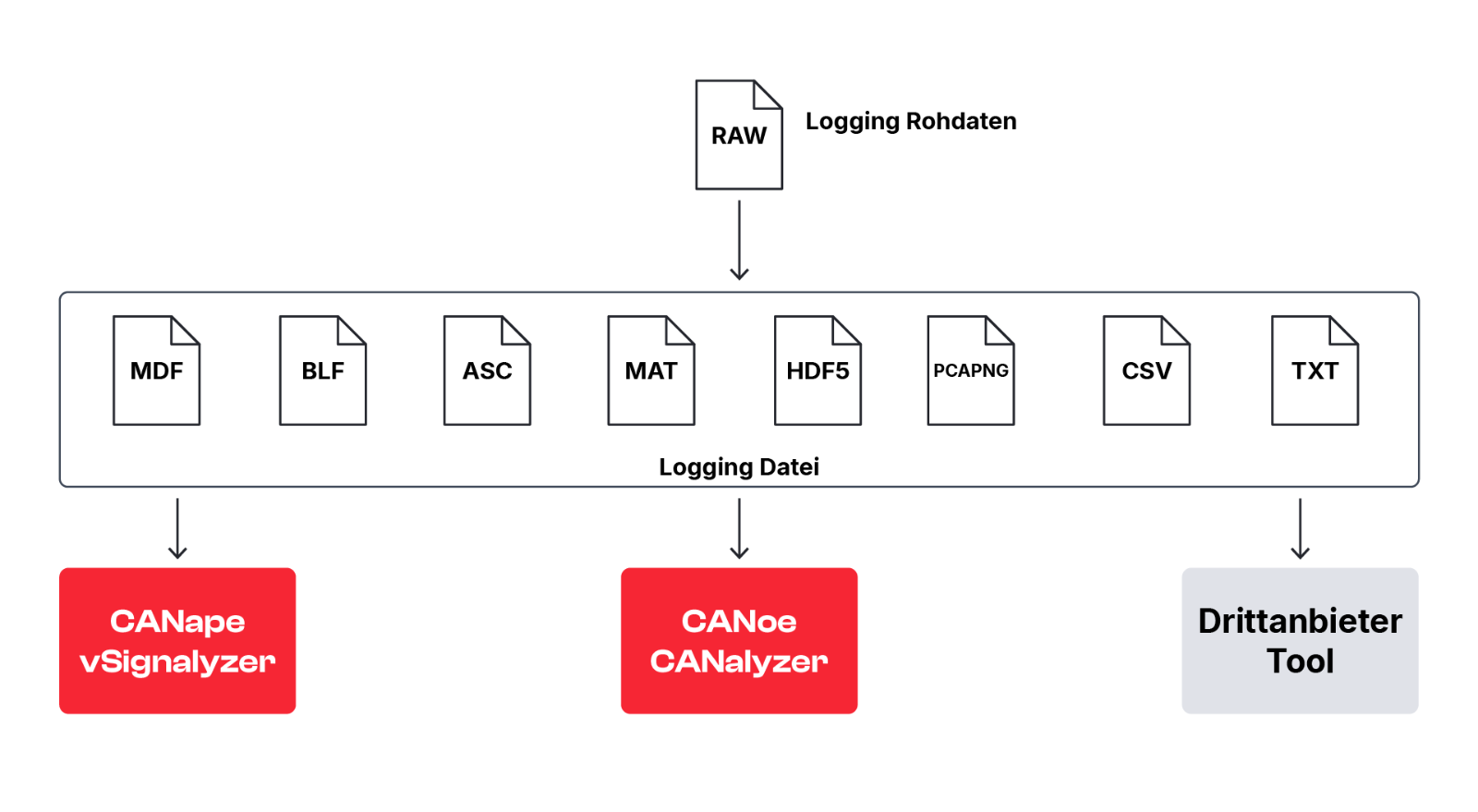

Der Vector Logging Exporter richtet sich an Anwender, die sich auf das Auslesen und die Konvertierung von Daten konzentrieren.
Er bietet in diesem Bereich denselben Funktionsumfang wie die Vector Logger Suite.
Die Konfiguration der Logger sowie der Cloud‑Zugriff sind nicht Bestandteil des Vector Logging Exporters.
Der Vector Logging Exporter ist ebenfalls kostenfrei.
