vMeasure ist eine flexibel einsetzbare Messsoftware für Labor, Prüfstand, Fahrerprobungen und Dauerlauftests. Sie ermöglicht die zeitsynchrone Erfassung physikalischer Größen, ECU‑interner Signale sowie über Fahrzeugbusse gesendeter Daten. Zusätzlich werden Positions‑ und Videodaten integriert, um Messdaten aussagekräftig zu interpretieren.
Highlights
- Zeitsynchrone Datenerfassung: Alle relevanten Messdaten, ECU, Bus, Video, GPS und physikalische Größen, exakt zeitlich korreliert erfassen.
- Berechnungen während der Messung: Komplexe Berechnungen bereits online durchführen und Messergebnisse früh bewerten.
- Funktionsbibliothek für eMobility: Fertige Funktionen für eMobility‑Anwendungen ohne Programmier‑ oder Skripting‑Kenntnisse nutzen.
- Multirekorder‑Konzept: Messdaten flexibel und signalbezogen speichern, um Messungen gezielt zu fokussieren.
- Diagnoseunterstützung: OBD‑II‑Signale erfassen, um den Zustand des Steuergeräts zu analysieren.
Funktionen
Konfiguration der Messung
- Konfigurieren der zu erfassenden Signalquellen und der anzuschließenden Bussysteme
- Erstellen von Formeln für virtuelle Signale über eine grafische Oberfläche, mit Funktionen aus der Funktionsbibliothek, mit MATLAB / Simulink, C‑DLL oder eigenen Funktionen
- Vollständige Integration von VIO System. Auch bei gemischten Hardware Setups von VIO System, VX1000 und VN-Interfaces in einem Gerätegehäuse
- Vielfältige Visualisierungsmöglichkeiten, um das Beste aus den gemessenen Daten herauszuholen
Messen
- Gleichzeitiges Messen physikalischer Größen, Erfassung von Steuergerätedaten, Bussystemen sowie der Umgebung mit Kamera- und Positionsdaten
- Speichern der Messdaten im standardisierten ASAM MDF4-Format, auch mit Dateigrößen über 4 GB
- Automatisches Hochladen der erfassten Messdaten in die vMDM Cloud nach Ende der Messung
- Live-Ansicht von Messwerten auch ohne laufende Messung zur Prüfung von Verkabelung und Sensorik während der Konfiguration
Messdatenanalyse & Dokumentation
- Manuelles Untersuchen von Signalverläufen mit Zoom‑, Suchfunktionen und Mess‑Cursor
- Einfügen von Kommentaren für die Offline‑Analyse
- Export von Sequenzen aus Messdaten mit synchronem Videoschnitt
- Datenexport nach ASCII, Excel und MATLAB
- Einfügen von Fensterinhalten oder kompletten Anzeigeseiten in Word und PowerPoint per Drag & Drop
Galerie
Die wichtigsten Neuerungen in Version 10
- Transparente Analyse von CAN‑Traces: CAN‑Datenströme direkt im Trace‑Fenster analysieren und flexibel als BLF‑Datei oder eingebettet in MF4 speichern.
- Höchste Messpräzision: Signale mit Rasterzeiten unter 100 µs erfassen, sofern eingesetzte I/O‑Karten schnelle Abtastraten unterstützen.
- Schneller Messstart: Messungen durch parallelisierten Verbindungsaufbau zu den Geräten deutlich schneller starten.
eMobilityAnalyzer Funktionsbibliothek

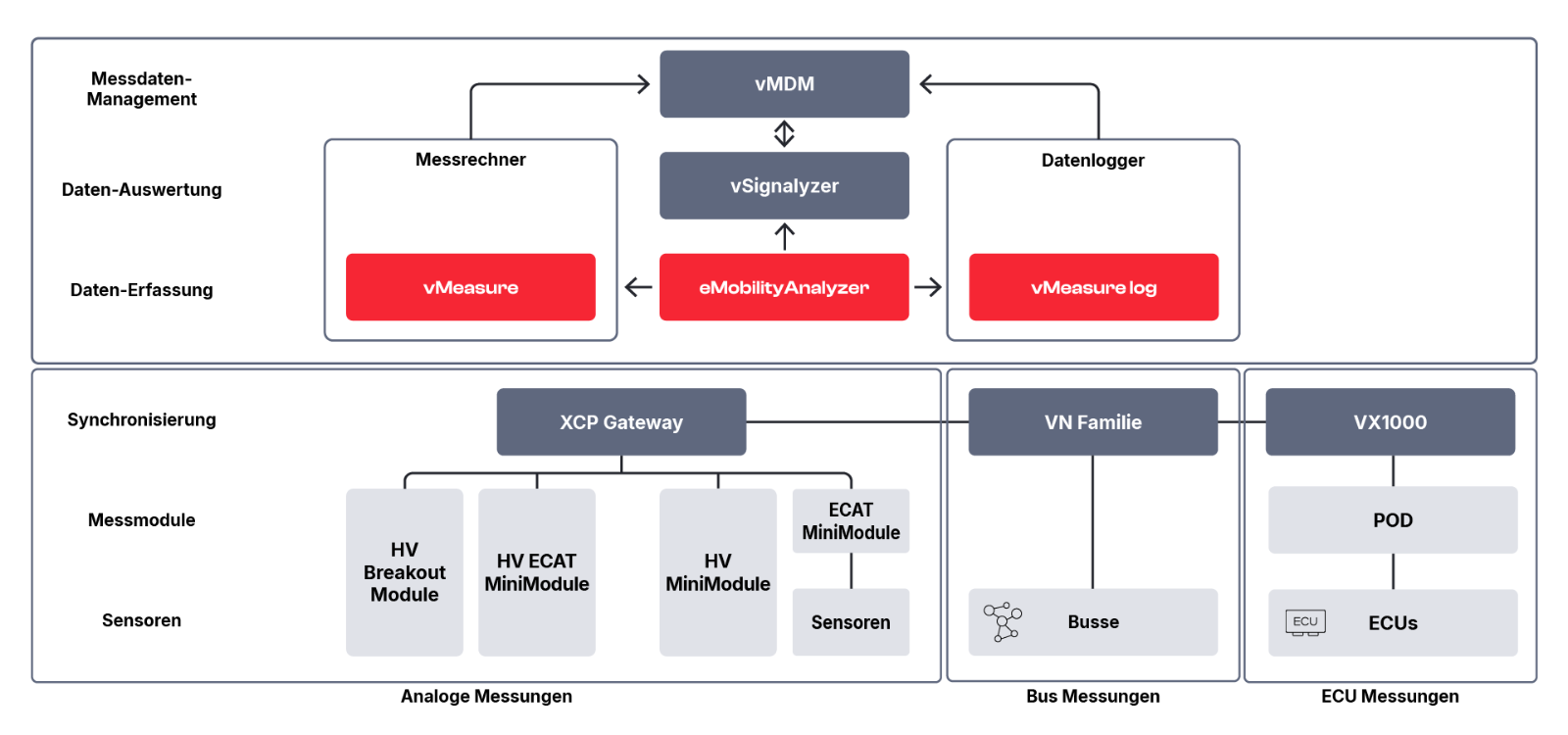

Die Funktionsbibliothek eMobilityAnalyzer bildet das Herzstück skalierbarer Messlösungen im Hochvolt-Umfeld. Die von CSM Messmodulen mit einer Abtastrate im MHz-Bereich erfassten Spannung- und Stromsignale werden online in die relevante Kenngrößen des Antriebs, der HV-Komponenten oder des Bordnetzes verrechnet.
Ausgewählte Funktionen
Alpha-Beta-Transformation (Clark)
Transformiert dreiphasige Größen in das statorfeste Bezugssystem.
Charger Efficiency
Misst den Wirkungsgrad von On-Board-Ladern, die direkt aus dem Stromnetz versorgt werden.
DC Efficiency
Berechnet den Wirkungsgrad aus den Eingangsparametern Spannung und Strom am Eingang oder Ausgang der zu prüfenden Komponente.
eMotor Phase Analysis
Bestimmt die Phasenbeziehung zwischen Spannungen und Strömen einer dreiphasigen E-Maschine
e-Motor Power Analysis
Bestimmt Wirk-, Schein- und Blindleistung, Leistungsfaktor, elektrische Drehzahl und Gesamtenergie einer dreiphasigen elektrischen Maschine mit Stern- oder Dreieckschaltung.
Fourier Analysis
Berechnet Frequenzspektren eines gegebenen Eingangssignals.
Harmonics
Oberschwingungsanalyse zur Bestimmung der Grundschwingung, ihres Effektivwerts, der Oberschwingungen bis zur 15. Ordnung sowie der gesamten harmonischen Verzerrung über ein bestimmtes Zeitintervall.
Inverter Efficiency
Berechnung des Wirkungsgrads, der aufgenommenen und abgegebenen Leistung, der Verlustleistung und der elektrischen Arbeit für einen dreiphasigen Wechselrichter.
PWM Power Analysis
Analyse der Leistungsaufnahme von PWM-gesteuerten elektrischen Lasten.
Unterstützte Schnittstellen & Messtechnik
Unterstützte Schnittstellen
- Alle Vector Netzwerk-Interfaces für CAN (bis 2 MBit/s Baudrate), CAN FD, Ethernet, FlexRay und LIN
- Ethernet-PC-Interface
- DAIO-Interface zur Anbindung beliebiger Messtechnik-Hardware
- Anbindung des Steuergerätes über XCP on CAN, Ethernet, FlexRay, LIN
Unterstützte Messtechnik
- Analoge & digitale I/ O der Vector Netzwerk-Interfaces
- CAN- und EtherCAT-basierte Messmodule von CSM
- Messtechnik von CAETEC, ETAS, IMC, IPETRONIK, NI
- GPS-Geräte
- Videokameras mit DirectShow-Schnittstelle
Optionen
vMeasure log
vMeasure Projekte können auf einem Vector Smart Logger mit vMeasure log autark ausgeführt werden.
vMeasure Option Thermodynamic State Charts
Die Option ermöglicht die Berechnung und Visualisierung thermodynamischer Daten, z.B. in informativen Zustandsdiagrammen.
eMobilityAnalyzer
Der eMobilityAnalyzer ist eine Funktionsbibliothek für die Entwicklung von EV-Fahrzeugen. Als Herzstück unseres skalierbaren eMobility-Messsystems verwendet er komplexe mathematische Algorithmen, um aus Rohsignalen wie Strom und Spannung die gewünschten abgeleiteten Signale von Interesse, wie beispielsweise die Leistung usw., zu berechnen.
VIO System
Kompakte, modulare I/O-Hardware für Mess- und Prüfaufgaben am Arbeitsplatz und am Prüfstand
Produktspezifische Informationen
Komponente | Empfohlen | Mindestanforderungen |
Prozessor | Intel Core i5, 3,0 GHz oder höher | Intel Core 2 Duo, 2,6 GHz |
Arbeitsspeicher (RAM) | 8 GB Bitte wenden Sie sich an den vMeasure Support, falls Sie weitere Unterstützung benötigen) | 4 GB |
Laufwerk-Kapazität | ≥ 2,0 GB (abhängig von den erforderlichen Komponenten des Betriebssystems) | |
Bildschirm-Auflösung | 1280 x 1024 | 1024 x 768 |
Grafikkarte | DirectX 9.0c oder höher | |
Betriebssystem | Windows 10 (64 Bit) / Windows 11 (64 Bit) | |
