Smart Logger

Leistungsfähige Datenerfassung mit VP Loggern und passender Software für die Datenerfassung und -auswertung.

Im Fahrzeug laufen große Datenmengen aus Sensoren, Kameras, Steuergeräten und Netzwerken zusammen.

Smart Logger bieten dafür eine robuste Logging‑Lösung in Kombination mit passender Software zur Datenerfassung und -auswertung.

Highlights

Direkte Projektverwendung: Verwenden Sie Ihr bestehendes CANape‑ oder vMeasure‑Projekt direkt im Smart Logger, um Zeit zu sparen und Prozesssicherheit zu gewährleisten.
Echtzeit‑Auswertung während der Messung: Führen Sie Live‑Auswertungen, statistische Echtzeitanalysen und die Berechnung virtueller Signale direkt zur Laufzeit aus – inklusive externer Algorithmen.
Zeitsynchrone Datenerfassung: Synchronisieren Sie Messdaten aus Sensoren, Steuergeräten, Kameras und Netzwerken hochgenau über IEEE 1588 (PTP) oder softwarebasierte Synchronisation.

Zentrale Logger‑ und Flottenverwaltung: Verwalten und überwachen Sie Smart Logger zentral über Mobile UI, vLoggerControlRoom und Cloud‑Dienste – inklusive Status‑ und Standortinformationen.
Skalierbare Hochleistungsplattform: Nutzen Sie optimal abgestimmte Hardware‑ und Software‑Plattformen von VP6400 bis VP7500, erweiterbar durch Logging Extensions für steigende Datenraten.

Ausführungsvarianten

Der Smart Logger kombiniert einen fahrzeugtauglichen Computer der VP Familie mit CANape log oder vMeasure log. Ihre bereits vorhandenen CANape- und vMeasure-Projekte können direkt auf dem Smart Logger ausgeführt werden.

Smart Logger arbeiten in zwei Modi:

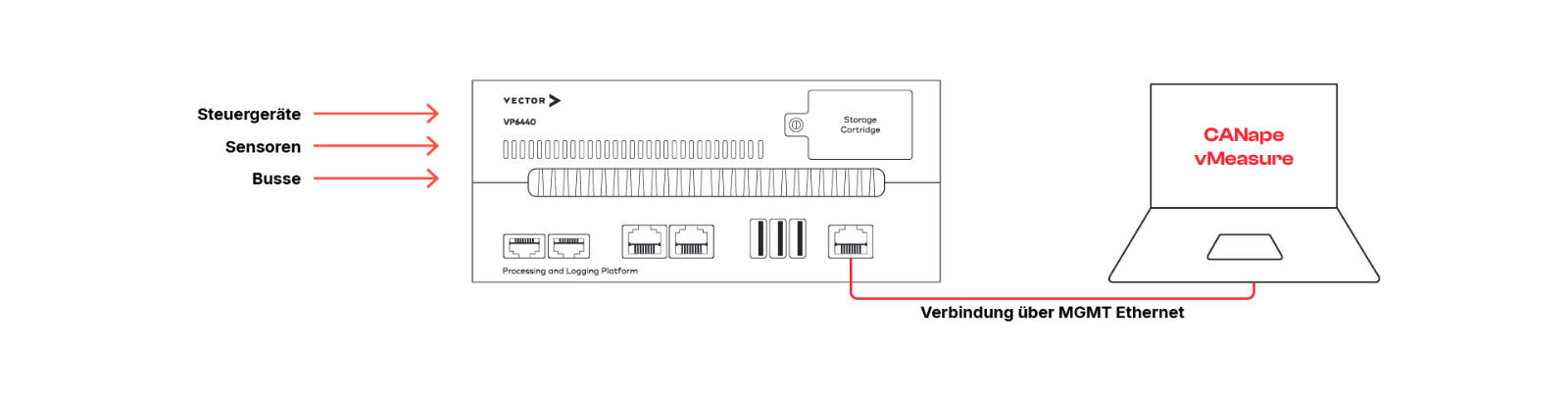

Interaktiver Modus

Sie verbinden den Computer, auf dem CANape oder vMeasure läuft, über Ethernet mit dem Smart Logger. Alle Steuergeräte, Busse, und Sensoren sind am Logger angeschlossen. Sie nutzen CANape/vMeasure wie gewohnt auf Ihrem Computer und arbeiten an Ihrem Projekt[SH1] . Wenn Sie in den Stand-alone-Modus wechseln wollen, trennen Sie den Computer vom Smart Logger.

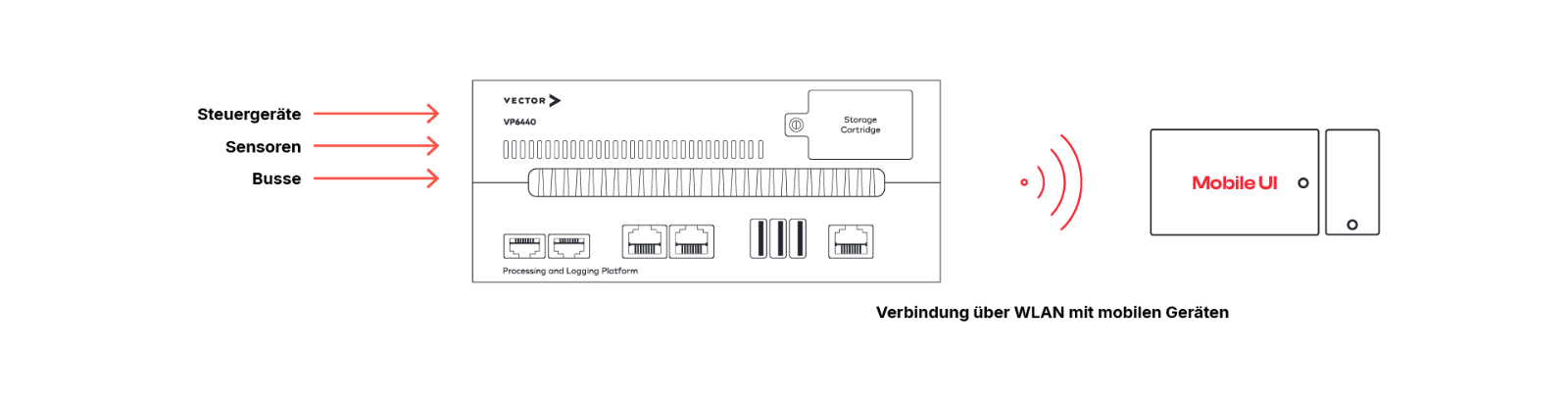

Standalone-Modus

Der Smart Logger führt die Logging-Aufgabe Ihres Projekts selbstständig aus. Ein Testfahrer greift über einen Browser auf den Smart Logger zu , triggert Aktionen und erhält Informationen zum Logging-Status.

Software-Optionen

Abhängig von Ihrer Anwendung stehen zwei Software-Varianten zur Verfügung: vMeasure log und CANape log.

Wann vMeasure log?

vMeasure log eignet sich für die zeitsynchrone Erfassung vieler Signale aus unterschiedlichen Quellen. Abtastraten im Megahertz‑Bereich pro Signal und eine leistungsfähige Analysebibliothek erlauben die präzise Berechnung elektrischer Leistungsdaten wie Wirkleistung und Wirkungsgrad des Wechselrichters bereits während der Messung. Protokolle, Hardwareschnittstellen und Referenzkameras werden unterstützt.

Mehr über vMeasure log

Wann CANape log?

CANape log erweitert vMeasure log um ADAS/AD-Sensoren. Sie loggen Daten von Kameras, Radar, LIDAR und weiteren Quellen mit hoher Bandbreite wie Automotive Ethernet. Verbinden Sie einen Laptop mit CANape über Ethernet mit dem Smart Logger und greifen Sie zum Kalibrieren oder Flashen voll auf die Steuergeräte zu.

Vergleich

Anwendung	vMeasure log	CANape log
Messsignale	✓	✓
Protokolle / Hardware-Schnittstellen (CCP, XCP, SOME/IP, VX1000, GNSS, analoge Messtechnik)	✓	✓
Kontext-/Referenzkameras (AXIS, DirectShow, RTSP, …)	✓	✓
Signalorientierte Protokollierung von Fahrzeugnetzwerken (CAN, CAN FD, LIN, FlexRay, Automotive Ethernet)	✓	✓
Bus-Protokollierung von Fahrzeugnetzwerken (CAN, CAN FD, LIN, FlexRay, Automotive Ethernet)		✓
Fahrzeugkameras		✓
RADAR		✓
LIDAR		✓
Benutzer-spezifische Protokolle und Sensoren		✓

Hardware-Varianten

Für Smart Logger stehen die Hardware Plattformen VP6400 und VP7500 zur Verfügung. Die VPs sind für den Fahrzeugeinsatz konzipiert, zeichnen große Datenmengen auf und verarbeiten sie dank leistungsstarker Prozessoren bereits während der Aufzeichnung. Die Plattformen bieten integrierte Ports für CAN, CAN FD, LIN und FlexRay sowie zahlreiche Ethernet-Interfaces. Über zusätzliche VN Netzwerk-Interfaces passen Sie die Portanzahl flexibel an. Wenn Datenrate oder CPU‑Leistung nicht genügen, erweitern Sie mit Logging Extensions: Mit nur einer Extension steigt der Speicherdurchsatz um bis zu 6 GByte/s.

VP6400

Der Allrounder
Datenraten von bis zu 2 Gbyte/s
Max. 32 Tbyte Speicherkapazität

VP7500

Das System für höchste Anforderungen
Datenraten von bis zu 2,5 Gbyte/s
Max. 128 Tbyte Speicherkapazität

Mehr über die VP Familie

Add-ons

Mobile UI

Starten oder stoppen Sie den Logging-Prozess und erhalten Sie Statusinformationen.
Überwachen Sie den Vorgang per Smartphone, Tablet oder Notebook.
Trigger auslösen
Kommentare hinzufügen
Vorschau der Videoaufzeichnungen
