In Kombination mit der Vector Logger‑Hardware ist vMeasure log eine hochperformante und einfach zu bedienende Lösung zur Messdatenaufzeichnung. Verschiedenste, auch hochfrequente, Datenquellen lassen sich damit zeitsynchron erfassen.
Profitieren Sie vom großen Funktionsumfang von vMeasure als automotive‑tauglicher Stand‑alone‑Logger.
Highlights
- Hochperformantes Stand‑alone‑Logging: Anspruchsvolle Logging‑Projekte auf robuste Hochleistungs‑Hardware auslagern.
- Zeitsynchrone Datenerfassung: Messsignale aus Steuergeräten, Messtechnik, Fahrzeugnetzwerken, Video, Audio und GNSS synchron aufzeichnen.
- Online‑Berechnung zur Laufzeit: Komplexe Berechnungen und Auswertungen direkt während des Loggings durchführen.
- Überwachter Logging‑Betrieb: Zustände über mobile Benutzeroberfläche überwachen und Eigendiagnosen nutzen.
- Breite Bussystem‑Unterstützung: CAN, CAN FD, FlexRay, LIN, Ethernet sowie CCP und XCP einsetzen.
Hauptanwendungsgebiete

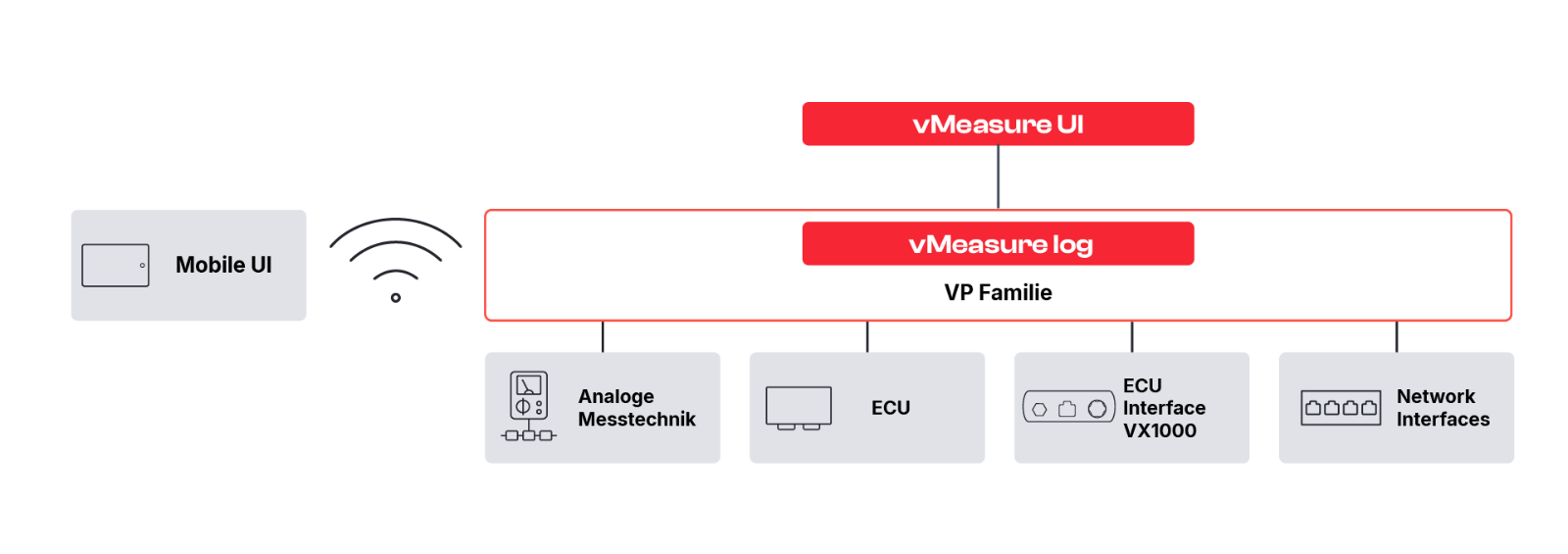

vMeasure log ist für anspruchsvolle Logging‑Anwendungsfälle konzipiert, die eine hochperformante und zeitsynchrone Datenerfassung aus unterschiedlichsten Quellen erfordern. Analoge Messsignale werden über CSM Messtechnik erfasst, steuergeräteinterne Daten über VX1000‑Hardware und Busdaten über VN‑Netzwerk‑Interfaces. Je nach eingesetzter Logger‑Hardware sind Datenraten von mehreren hundert MByte pro Sekunde realisierbar. Bereits zur Laufzeit berechnet vMeasure log spezifische Analysen und nutzt deren Ergebnisse als Triggerbedingungen. Logging‑Projekte werden entweder auf einem PC oder vollständig autonom auf der Logger‑Hardware ausgeführt und lassen sich mit wenigen Klicks erstellen, prüfen und übertragen.
Die während der Messung berechneten Ergebnisse werden für Triggerbedingungen, Markierungen in der Messdatei und zur Auslösung weiterer Aktionen genutzt.
Galerie
Logger-Hardware
VP6400 / VP7500
Diese High‑End‑Plattformen sind durch eine große Anzahl an Ethernet‑Schnittstellen und leistungsfähige Prozessoren für die Aufzeichnung hoher Datenraten ausgelegt. Komplexe arithmetische Operationen lassen sich zur Laufzeit ausführen. Die VP6000 Familie unterstützt kontinuierliche Schreibraten bis 750 MByte pro Sekunde, die VP7000 Familie bis zu 2,5 GByte pro Sekunde.
Funktionen
Komfortable und schnelle Handhabung
vMeasure log ermöglicht den Wechsel zwischen Stand‑alone‑Logging und interaktiver Arbeit mit vMeasure unter Verwendung derselben Konfiguration, ohne erneute Verkabelung der Hardware. Bestehende vMeasure‑Konfigurationen lassen sich ohne Anpassung für den Einsatz auf der Logger‑Hardware verwenden, sodass Messaufbau und Ablauf für Entwicklung und Fahrzeugtest identisch bleiben.
Abgestimmte Oberfläche
vMeasure log stellt die bekannte vMeasure‑Oberfläche mit vollständigem Funktionsumfang bereit und ergänzt diese um eine webbasierte Oberfläche zur Überwachung des Logging‑Betriebs. Der Logging‑Betrieb lässt sich über eine webbasierte Mobile‑Oberfläche starten, stoppen und überwachen.
Komplexe Aufgaben einfacher lösen
vMeasure log nutzt die Rechenleistung der Logger‑Hardware für Echtzeitauswertungen, statistische Analysen und das Berechnen virtueller Signale zur Laufzeit, um komplexe Triggerbedingungen und eine deutliche Datenreduktion zu ermöglichen.
Alles messen
vMeasure log unterstützt die Bussysteme CAN, CAN FD, FlexRay, LIN und Ethernet. Dabei können die Protokolle CCP und XCP genutzt werden. Ebenso wird die VX1000 Messhardware unterstützt.
Mehr als ein Rekorder
vMeasure log unterstützt das Multi-Rekorder-Prinzip. Konfigurieren Sie für jeden Rekorder individuelle Messsignallisten und Trigger-Bedingungen. Erstellen Sie für verschiedene Messaufgaben dedizierte Messdateien mit einer einzigen Messung.
Maßgeschneiderte Lösung durch Modularität
Im Unterschied zu den klassischen am Markt verfügbaren Datenloggern steht vMeasure log die komplette Palette an Vector Netzwerk-Interfaces zur Verfügung. Passen Sie den Logger individuell an Ihre Messaufgabe an und nicht die Messaufgabe an die Funktionalität des Loggers.
Perfektes Zusammenspiel
Die Logging-Software und Logger-Hardware sind optimal aufeinander abgestimmt.
