Zubehör für Smart Logger, Automotive PC und Logging Extension
Die VP6000 und VP7000 Hardware bietet als Smart Logger, Automotive PC oder Logging Extension eine Vielzahl von Möglichkeiten. Mit dem Zubehör von Vector passen Sie die Hardware exakt an Ihre Logging-Aufgabe an.
Auslesestationen
VP6140 USB Reader
USB Auslesestation für VP6240-2rs, VP6240-2fs, VP6240-4rs, VP6240-4fs, VP6240-8rs und VP6240-8fs Storage Cartridges des VP6000.
- Host Interface: USB 3.2 Gen2 (10 Gbit/s)
- Host-Schnittstellenanschluss: USB-C oder USB-A (beide Kabel sind im Lieferumfang enthalten)
- Lese-/Schreibgeschwindigkeit: Bis zu 1 Gbyte/s
- Stromversorgung: 12 V DC / 2,08 A = 25 W
- Lüfterloses Design
- Umgebungstemperaturbereich: 0 °C ... +50 °C
- Kaskadierbar (mehrere VP6140 können in Reihe geschaltet werden)
VP6141 TB3 Reader for VP624x
TB3-Station für VP624x-Speicherkassetten.
- Host-Schnittstelle: TB3 (40 Gbit/s)
- Steckverbinder für die Host-Schnittstelle: USB-C
- Lese-/Schreibgeschwindigkeit: Bis zu 3 Gbyte/s
- Energieversorgung: 12 V DC / 2,08 A = 25 W
- Lüfterloses Design
- Betriebstemperaturbereich: 0 °C … +45 °C
- Kaskadierbar (mehrere VP6141 können in Reihe verbunden werden)
VP7150 Dockingstation
High Performance Docking Station für VP7251 Storage Cartridges.
- Datenschnittstelle: 2x USB-C mit Thunderbolt 3
- Managementschnittstelle: 1x Micro-USB 2.0 Host
- Lese-/Schreibgeschwindigkeit: Bis zu 20 Gbit/s
- Stromversorgung: 12 VDC / 12 A = 144 W
- Umgebungstemperaturbereich: 0 °C … +50 °C
Unterbrechungsfreie Stromversorgung
VP2110 Smart UPS
- Für den Einsatz im Fahrzeug
- Weitbereichseingang für 12 V und 24 V Bordnetze
- Fünf einzeln schaltbare und einzeln abgesicherte Ausgänge mit einer Gesamtleistung von 240 W
- Eingebauter Laderegler zum Anschluss einer externen Batterie zur Erhöhung der Stützzeit
- Kommunikationsschnittstelle für Smart Logger
- Steuerung der Verbraucher über emulierte KL15
Messen und Kalibrieren
VX1000
Das VX1000-System ist eine skalierbare Lösung mit Spitzenleistung für Ihre Steuergeräte-Mess- und Kalibrieraufgaben. Sie nutzen es im Fahrzeug – in der Kabine oder im Motorraum –, auf Prüfständen und im Labor. Bei der Entwicklung von ADAS-Steuergeräten kontrollieren Sie damit Rohdaten hochauflösender Radarsensoren in Kombination mit XCP-Daten, z. B. Objekt- und Spurlisten. Das System bildet die Schnittstelle zwischen dem Steuergerät und einem Mess- und Kalibrierwerkzeug wie CANape. Für hohen Datendurchsatz bei minimaler Beeinträchtigung der Steuergeräte-Laufzeit erfolgt der Datenzugriff über die mikrocontroller-spezifischen Data-Trace- und Debug-Ports.
Streaming-Schnittstelle VX1161.5x
Der modulare und individuell konfigurierbare Aufbau macht das VX1161 Multi Base Module zur idealen Lösung für die Entwicklung von ADAS-Anwendungen. Es ermöglicht die Erfassung von Rohdaten und XCP-Daten mehrerer hochauflösender Radarsensoren sowie XCP-Daten von ADAS-Fusionssteuergeräten in einem sehr kompakten Setup. Mit den VX1161.5x Video-Interfaces empfangen, senden und routen Sie Datenströme unterschiedlicher Protokolle.
Analoges Messen
CSM Messmodule
Die CSM Messmodule sind über den gesamten Betriebstemperaturbereich extrem robust, kompakt, effizient und hochpräzise. Sie erfassen Temperaturen, elektrische und mechanische Spannungen, Drehzahlen und vieles mehr. Speziell für den Hochvolt-Bereich stehen sehr hohe Abtastraten zur Verfügung, aus denen Sie mit dem eMobility‑Analyzer in CANape bzw. vMeasure direkt alle Leistungswerte auf dem VP während der Messung berechnen.
Netzwerk-Interfaces

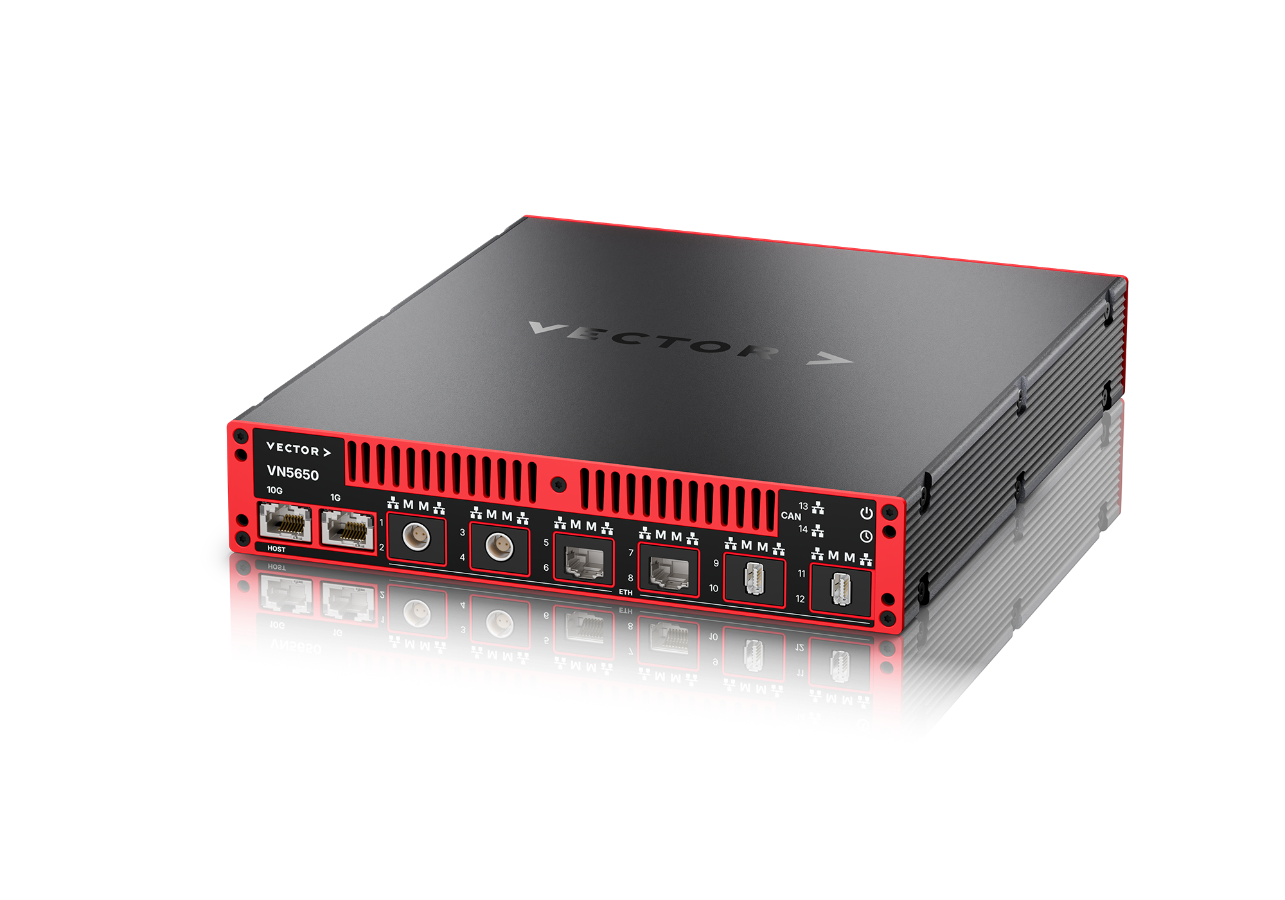

VN Interface
Die Interfaces unterstützen CAN FD, LIN, J1708, Automotive Ethernet, FlexRay und 802.11p. Ergänzt werden sie durch Treibersoftware und Programmierschnittstellen für den Einsatz mit Vector Softwaretools sowie in kundenspezifischen Lösungen.
Drahtlose Kommunikation
LTE Router / WLAN Access Point
Der LTE-Router überträgt drahtlos und standortunabhängig die Logging-Telemetriedaten der Versuchsfahrzeuge. Zusätzlich können Sie die Smart Logger Konfiguration über Mobilfunk aktualisieren. Die WLAN-Funktion des Routers ermöglicht den drahtlosen Zugriff auf Ihre VP6000/VP7000, zum Beispiel zur Nutzung der Mobile UI.
Highlights:
- Besonders geeignet für den Einsatz in Verbindung mit der Logger Cloud
- Aktualisierung der Smart Logger Konfiguration
- Unterstützung von Universal-SIM-Karten (SIM-Karte nicht im Lieferumfang enthalten)
Storage Adapter
VP7201 Storage Adapter for VP7500
Adapter zur Verwendung von VP7240 Storage Cartridges an einem VP7500.
Montagematerial
VP2000 / VP6000
- VSH Cable Guard: Kabelträgersystem mit acht Clips zum Klemmen einzelner Kabel.
- VSH Connection Kit 19": Halterungen für die 19"-Rackmontage.
- VSH Connection Kit Horizontal: Montageplatten für den Anschluss von zwei Geräten nebeneinander (horizontal).
- VSH Connection Kit Vertical: Vier kleine Montageplatten für den Anschluss von zwei Geräten übereinander (vertikal).
- VSH Equipment Foot Kit: Vier Ersatzmontagefüße.
- VSH Mounting Flange Kit: Vier Montagebügel. Ermöglicht die Befestigung des Geräts an einer geeigneten Oberfläche.
VP7000
- Cableguard 320: Kabelschutz‑Set bestehend aus robustem Kabelschutzbügel und 10 Montageclips als Zugentlastung der frontseitigen Verbindungskabel
- Mounting Kit 19": Montagesatz zum Einbau eines VP7000 in ein 19"‑Rack; inklusive Adapterrahmen und Befestigungsmaterial
- Fix Kit for VP7x40: Montageplatten und Schrauben zum Befestigen eines VP7540 / VP7541 an item‑Profilen
