VP6000およびVP7000のハードウェアは、スマートロガー、車載PC、あるいはロギング拡張装置として、幅広いオプションに対応しています。ベクターのアクセサリーを活用することで、お客様のロギング作業にハードウェアをきめ細かく適合させることができます。
読み取りステーション
VP6140 USBリーダー
VP6000シリーズのVP6240-2rs、VP6240-2fs、VP6240-4rs、VP6240-4fs、VP6240-8rs、およびVP6240-8fs保存用カートリッジ用のUSB読み出しステーションです。
- ホストインターフェイス：USB 3.2 Gen2（10 Gbit/s）
- ホストインターフェイスコネクタ：USB-C または USB-A（両方のケーブルが付属しています）
- 読み取り／書き込み速度：最大 1 Gbyte/s
- 電源：12 V DC / 2.08 A = 25 W
- ファンレス設計
- 動作周囲温度範囲：0 °C ～ +50 °C
- カスケード接続可能（複数のVP6140を直列に接続できます）
VP624x用 VP6141 TB3 リーダー
VP624xストレージカートリッジ用のTB3読み出しステーションです。
- ホストインターフェイス：TB3（40 Gbit/s）
- ホストインターフェイスコネクタ：USB-C
- 読み取り／書き込み速度：最大 3 Gbyte/s
- 電源：12 V DC / 2.08 A = 25 W
- ファンレス設計
- 動作周囲温度範囲：0 °C ～ +45 °C
- カスケード接続可能（複数のVP6141を直列に接続できます）
VP7150 ドッキングステーション
VP7251保存用カートリッジ用高性能ドッキングステーション。
- データインターフェイス：Thunderbolt 3対応USB-C×2
- 管理インターフェイス：Micro-USB 2.0 ホスト × 1
- 読み取り／書き込み速度：最大20 Gbit/s
- 電源：12 VDC / 12 A = 144 W
- 周囲温度範囲：0 °C ～ +50 °C
無停電電源
VP2110 Smart UPS
• 車載用です。
• 12 Vおよび24 Vの車載電気システムに対応した幅広い入力電圧範囲を備えています。
• 個別に切り替え可能で、それぞれにヒューズが装備された5つの出力端子を備え、総出力は240 Wです
。• 外部バッテリーを接続してバックアップ時間を延長するための充電コントローラーを内蔵しています。
• スマートロガー用の通信インターフェースを備えています
。• エミュレートされたイグニッションシグナルを介して消費機器を制御します。
測定と校正
VX1000
VX1000システムは、ECUの計測およびキャリブレーション作業向けに、最高レベルの性能を備えたスケーラブルなソリューションです。車内（キャビン内やエンジンルーム内）をはじめ、テストベンチや実験室など、さまざまな環境でご利用いただけます。特にADAS用ECUの開発においては、高解像度レーダーセンサーによって取得された生データを、XCPデータ（例えば、対象物リストや追跡リストなど）と組み合わせてコントロールすることができます。 本システムは、ECUとCANapeなどの測定／キャリブレーションツールとの間のインターフェースを形成します。ECUの実行時間への影響を最小化しつつ高いデータスループットを実現するため、データへのアクセスはマイクロコントローラ固有のデータトレースおよびデバッグポートを介して行われます。
ストリーミング・インターフェイス VX1161.5x
モジュール式で個別に構成可能なこのセットアップにより、VX1161マルチベースモジュールはADASアプリケーションの開発に最適なソリューションとなっています。これにより、非常にコンパクトなセットアップで、複数の高解像度レーダーセンサーからの生データやXCPデータ、およびADASフュージョンECUからのXCPデータを取得することが可能です。VX1161.5xビデオインターフェイスを使用すれば、さまざまなプロトコルのデータストリームを受信し、送信し、ルーティングすることができます。
アナログ測定
CSM Measurement Modules
CSM Measurement Modulesは、動作温度範囲全体にわたって、極めて堅牢で、コンパクト、かつ効率的であり、高い精度を誇ります。これらのモジュールは、温度、電気的および機械的な電圧、回転速度など、さまざまなパラメータを記録します。特に高電圧範囲では非常に高いサンプリングレートが利用可能であり、CANapeのeMobility AnalyzerやvMeasureを使用することで、測定中にVP上ですべての電力値を直接算出することができます。
ネットワークインターフェイス
VNインターフェイス
Vectorでは、CAN（FD）、LIN、J1708、車載Ethernet、FlexRay、802.11p向けのインターフェースに加え、Vectorのソフトウェアツールやお客様固有のソリューションで使用いただけるドライバソフトウェアおよびプログラミングインターフェースを提供しております。
無線通信

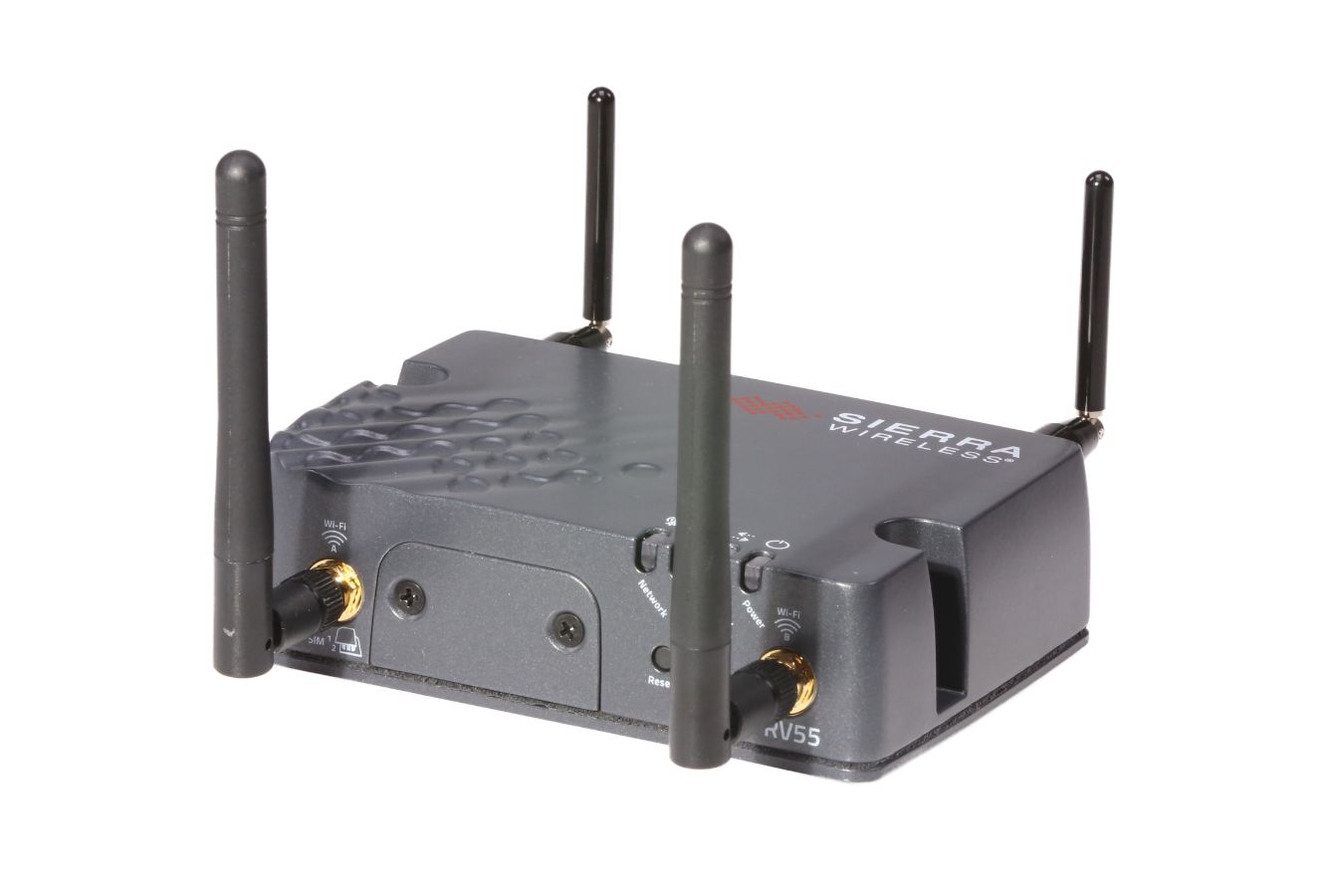

LTEルーター／WLANアクセスポイント
LTEルーターは、場所を問わず、車両からのロギングテレメトリデータをワイヤレスで送信します。また、モバイル通信を介してスマートロガーの設定を更新することも可能です。ルーターのWLAN機能により、VP6000／VP7000へのワイヤレスアクセスが可能となり、例えばモバイルUIを使用することができます。
主な特長：ハイライト
• Logger
クラウドとの使用に特に適しています• スマートロガーの設定
更新• 汎用SIMカードに対応（SIMカードは付属していません）
ストレージアダプター
VP7500用 VP7201 ストレージアダプター
VP7500でVP7240保存用カートリッジを使用するためのアダプターです。
取り付け用具
VP2000 / VP6000
- VSH ケーブルガード：単一のケーブルを固定するためのクランプ8個を含むケーブル支持システムです。
- VSH 接続キット 19インチ：19インチラックへの取り付け用ブラケットです。
- VSH 接続キット（水平）：2つのデバイスを並べて（水平方向に）接続するための取り付けプレートです。
- VSH 接続キット（垂直）：2つのデバイスを上下に（垂直に）接続するための小型取り付けプレート4枚。
- VSH 機器用フットキット：予備の取り付け用フットが4個入っています。
- VSH 取り付けフランジキット：取り付けブラケット4個。デバイスを適切な表面に固定することができます。
VP7000
ケーブルガード 320：頑丈なケーブル保護ブラケットと、前面の接続ケーブルの張力緩和用として10個の取り付けクリップで構成されるケーブル保護セットです。
19インチインストールキット：VP7000を19インチラックにインストールするためのインストールキットです。アダプターフレーム1個および取り付け用部品一式が含まれています。
VP7x40用固定キット：VP7540／VP7541をアイテムプロファイルに取り付けるための取り付けプレートとネジです。
Product Descriptions
| VP6400 ユーザーマニュアル（PDF） |
| VP7400 車載PC ユーザーマニュアル (PDF) |
| VP7400 スマートロガー ユーザーマニュアル (PDF) |
| VP7500 ユーザーマニュアル (PDF) |
