ビデオインターフェイス

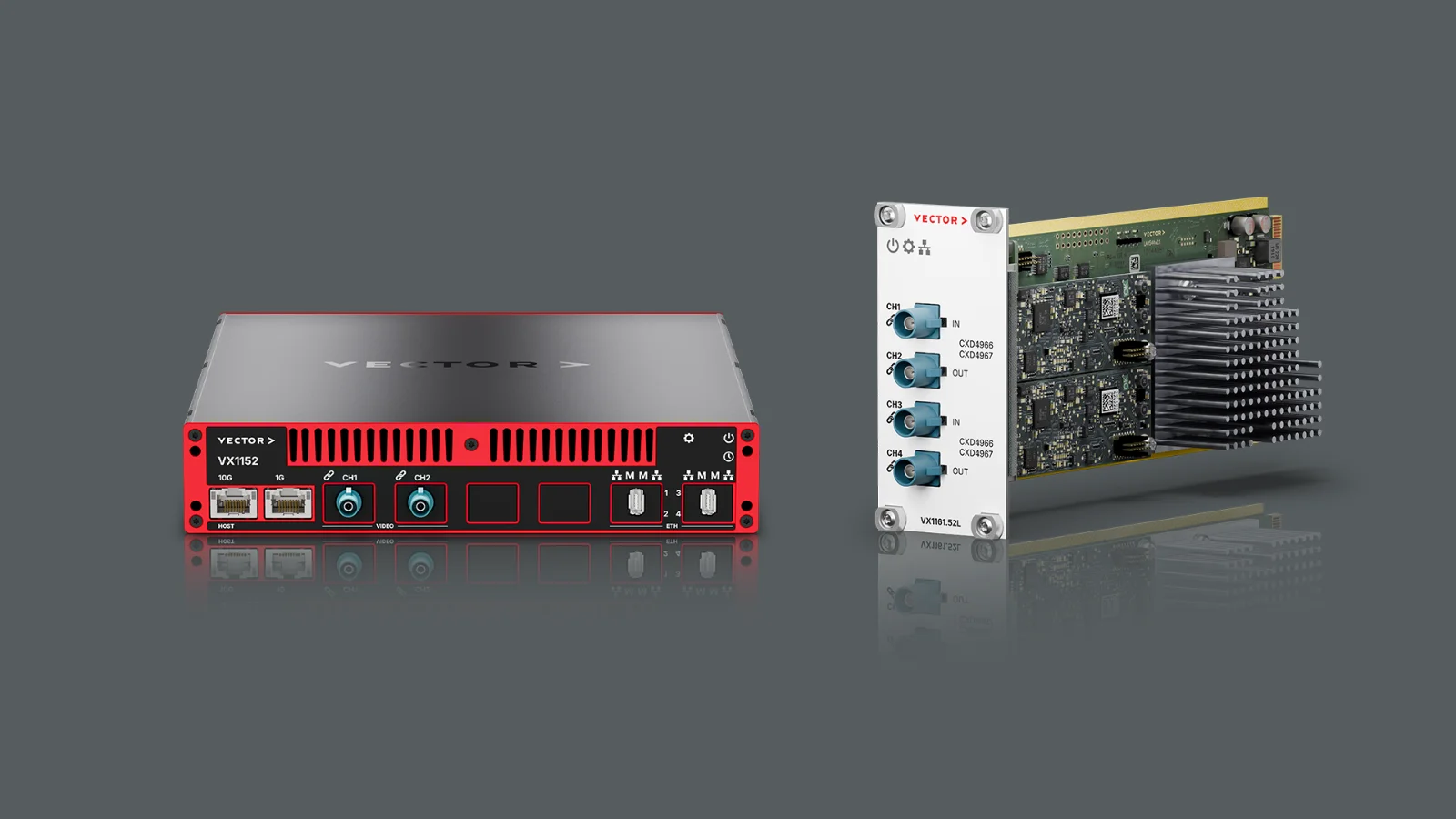

VX1152 および VX1161.52 ビデオインターフェイスカード
お問い合わせ

VX1000シリーズのビデオインターフェイスにより、開発、テスト、および車載シナリオにおいて、カメラの生データを高精度に取得することが可能です。
また、ビデオデータやその他の車両信号の時間同期記録にも対応しています。

ハイライト

  • 高帯域幅のビデオキャプチャ：高いデータレートでのカメラ生データの正確な取得
  • ロスレス圧縮：ストレージ要件を削減しつつ、録画時間を延長
  • PTPベースのタイムスタンプ：正確で再現性の高いマルチセンサー同期
  • 主要なビデオ標準への対応：GMSL、FPD-Link、MIPI、GVIFとの互換性
  • 拡張性の高いハードウェアプラットフォーム：他のベクター製デバイスとのシームレスな連携

主な適用分野

ADAS ECUの計測

ビデオストリームを、車載Ethernetパケットやその他のセンサーデータと併せて計測し、ADAS機能を高い精度で検証します。

マルチセンサーデータ融合

映像データをレーダー、LIDAR、およびネットワークトラフィックと同期させ、自動運転開発のための完全かつ信頼性の高い全体像を作成します。

ラボおよびHILのセットアップ

実験装置やHardware-in-the-Loop環境において、一貫性があり、時刻が同期された動画データを使用することで、効率的な初期検証を実現します。

車載テスト

ストレージのオーバーヘッドを最小化し、安定した高帯域幅のパフォーマンスを維持しながら、長時間のテストドライブを記録します。

単一ビデオチャンネル向けVX1152

VX1152は、単眼カメラのADAS ECUを、車載ネットワークから取得した車載Ethernetパケットと一緒に測定するために特別に開発されたビデオインターフェイスです。

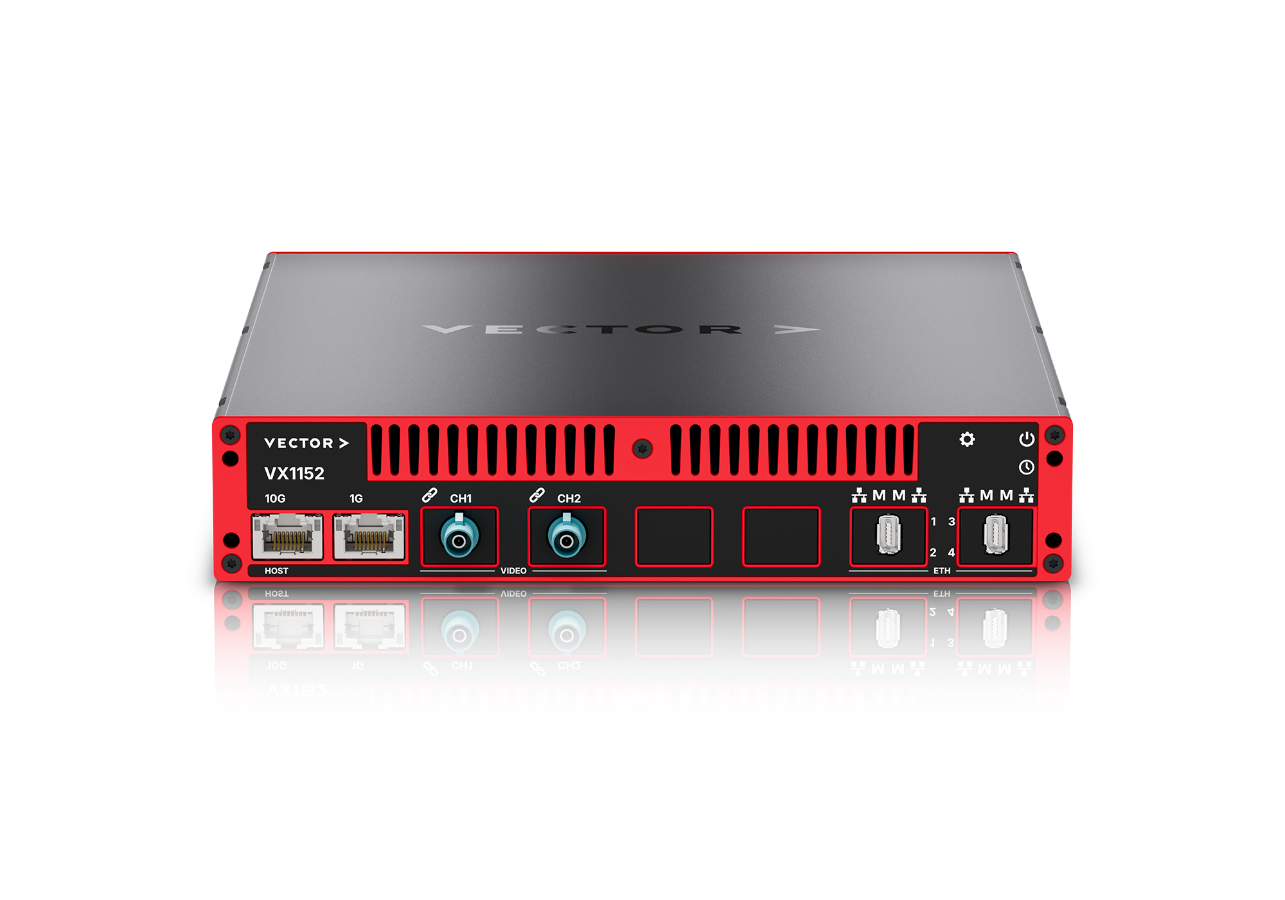

VX1152前面

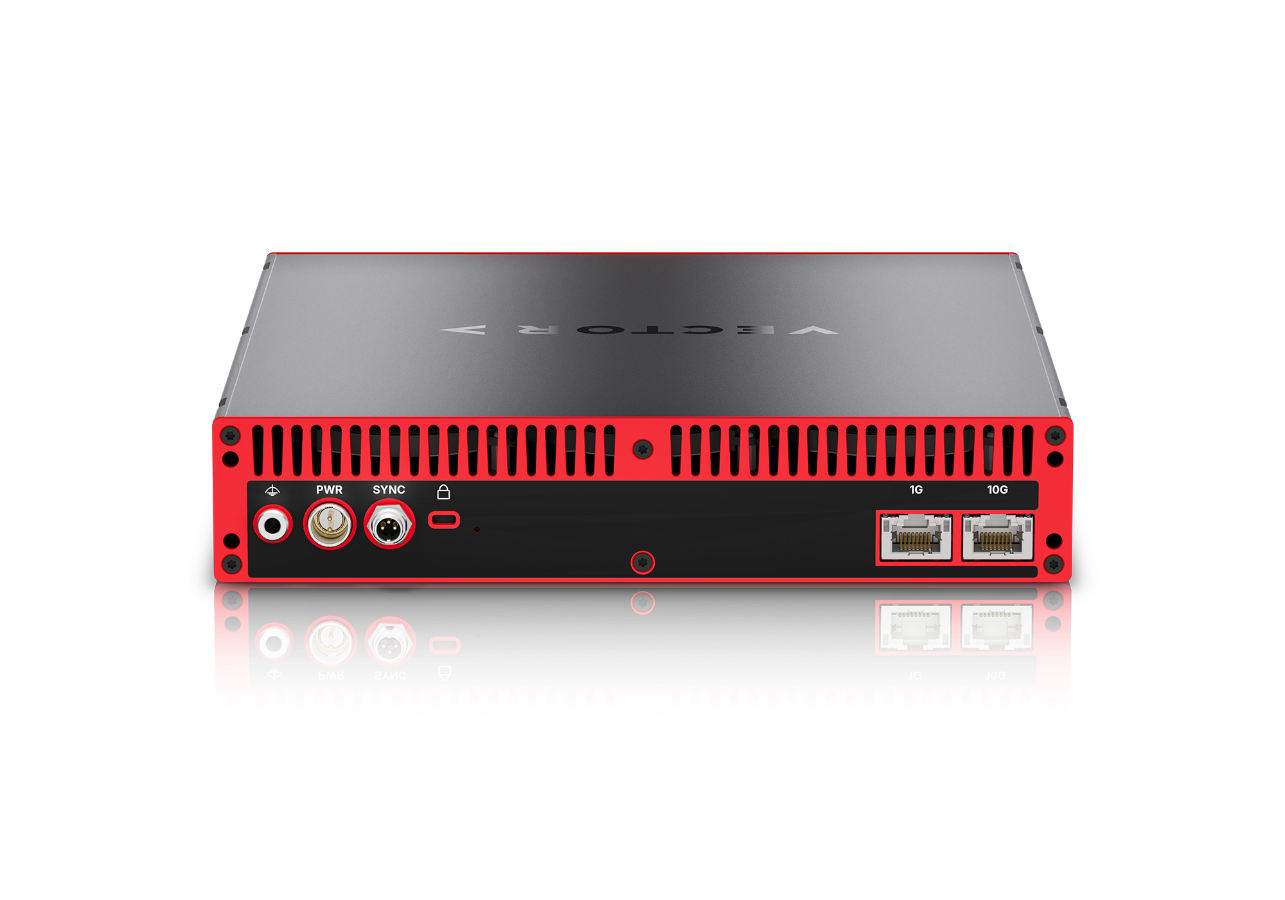

VX1152背面

主な利点

  • 単一のビデオストリームに対する最大帯域幅でのキャプチャ
  • 1台のデバイスでビデオとECU Ethernetのキャプチャを同時に行う
  • ロスレス圧縮により、レコード時間を40％～60％延長
  • PTPに基づく高精度なタイムスタンプ
  • SoCデバッグ用の車載Ethernetポート
  • 10GBASE-Tおよび1GBASE-Tによる高データレートとカスケード接続
  • CASLスクリプトによる高速なビデオ・SerDes統合
  • CASLによる柔軟なカスタマイズ
  • 将来の標準に対応した交換可能なトランシーバー
  • VX1161.52との互換性により、シングルCAMからマルチCAMへのマイグレーションが容易
  • スケーラブルなベクターハードウェアエコシステムの一部
  • 安全なスタッキングおよび固定オプション

機能

  • 最大10 Gbit/sのシングルチャンネルキャプチャ
  • ロスレス動画圧縮
  • 100/1000BASE-T 車載Ethernet TAP (CMP)
  • 100/1000BASE-T コンバーター 2台
  • 時刻同期型のビデオおよびEthernetキャプチャ
  • 1 µsの精度を持つPTPマスターおよびスレーブ
  • 10GBASE-Tポート2つおよび1GBASE‑Tポート2つ
  • PTP透過型内部Ethernetスイッチ
  • 交換可能なビデオおよびEthernetトランシーバー（GMSL3、GMSL2、88Q2221M）
  • I2Cアクセス用のCASLスクリプト
  • CANapeとの統合

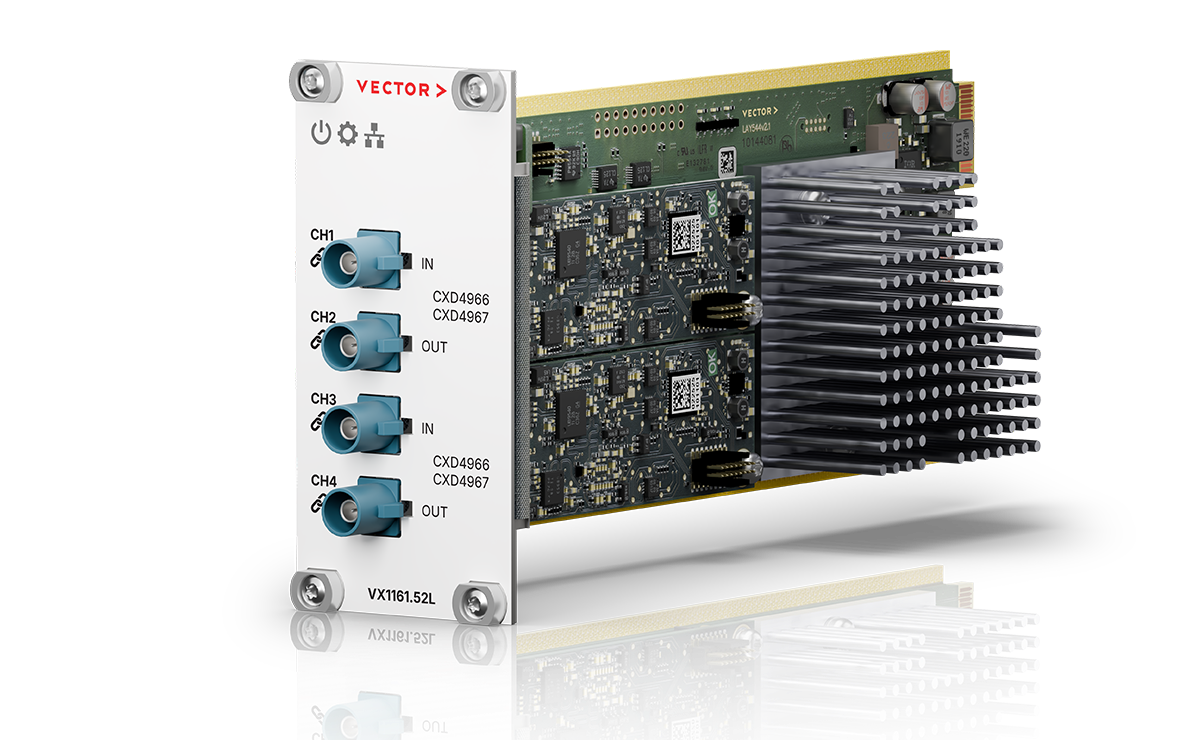

多ビデオチャンネル向けVX1161

多数のビデオチャンネルを測定する場合や、レーダー、LiDAR、Ethernetなどの車両データと一緒にビデオを測定する場合には、VX1161.52カードをVX1161ラックに搭載するのが最適なソリューションです。

主な利点

  • 最大帯域幅で、1つまたは複数のビデオストリームに対応するスケーラブルなパフォーマンスを実現します。
  • GMSL2/1、FPD-Link 4/3、MIPI APHY、およびソニー GVIF3/2/1 を含む、幅広いビデオ標準に対応しています。
  • VX1522.01 POD によるレーダーのサポート。
  • すべてのシグナル間で、PTP に基づく高精度な同期を実現します。
  • ロスレス圧縮により、録画時間を40％～60％延長します。
  • CASLスクリプトコードと経験豊富なFAEによるサポートにより、容易な統合が可能です。
  • ベクターのハードウェア・エコシステム全体と互換性があります。
  • 堅牢な固定およびスタッキングオプション。
主な利点
VX1161の詳細
